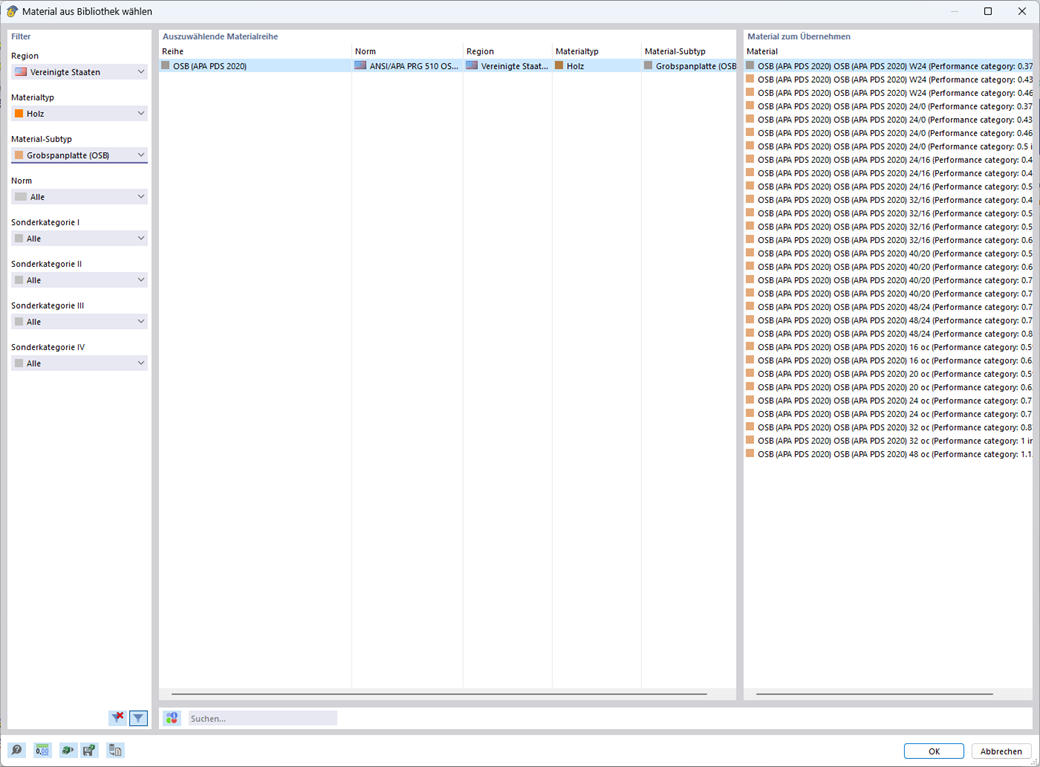

Material OSB para os EUA e Canadá

Para a verificação da estabilidade de barras utilizando o método da barra equivalente, é necessário definir comprimentos efetivos ou comprimentos de encurvadura por flexão-torção para determinar uma carga crítica para a rotura de estabilidade. Neste artigo, é apresentada uma função específica do RFEM 6, através da qual é possível atribuir uma excentricidade aos apoios nodais e assim influenciar a determinação do momento fletor crítico considerado na análise de estabilidade.

Consideração dos efeitos de segunda ordem p-δ no RFEM 6 e no RSTAB 9

Um dos cenários padrão nas estruturas de barras de madeira é a possibilidade de ligar barras menores através de um apoio numa barra maior. Além disso, as condições de final da barra podem incluir uma situação semelhante em que a viga está apoiada num tipo de apoio. Em ambos os casos, a viga deve ser dimensionada de forma a considerar a capacidade portante perpendicular às fibras de acordo com NDS 2018, secção 3.10.2 e CSA O86:19, secções 6.5.6 e 7.5.9. Em softwares de dimensionamento estrutural geral, normalmente, não é possível realizar esta verificação completa porque a área de apoio é desconhecida. No entanto, na nova geração do módulo RFEM 6 e Dimensionamento de madeira, a função adicionada de 'apoios de dimensionamento' permite agora aos utilizadores cumprir as verificações perpendiculares ao apoio NDS e CSA.

Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.

Uma "placa de viga" oferece as seguintes vantagens:

• possibilidade de revestimento de um e dois lados
• Cálculo automático do acoplamento semi-rígido
  • revestimento de madeira laminada colada
  • Revestimento grampeado
  • Chapa definida pelo utilizador
• Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
• Consideração de aberturas através de células de superfície
• Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
• Independente do material (por exemplo, parede de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)

• Ir para o vídeo explicativo

Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:

• Binderholz (EUA)
• KLH (EUA, CAN)
• Kalesnikoff (EUA, CAN)
• Nordic Structures (EUA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"

Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.

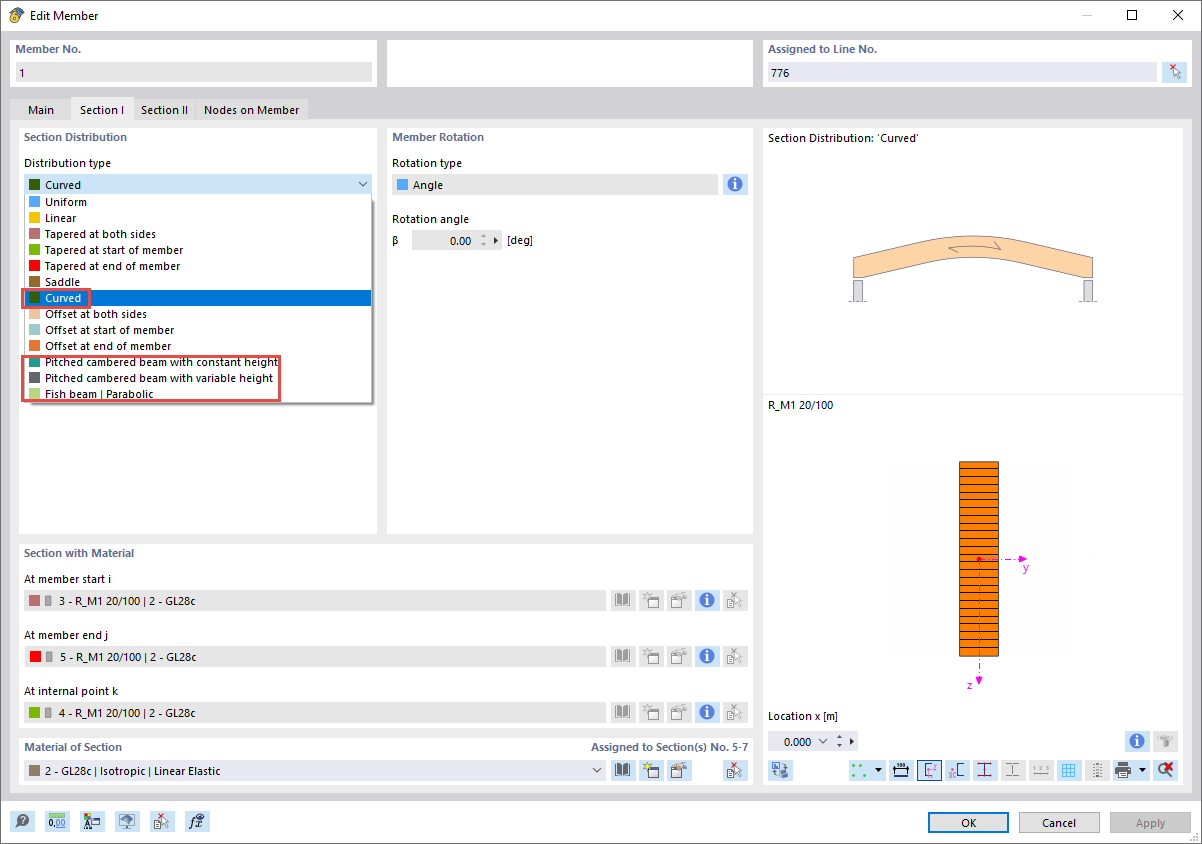

Gostaria de calcular vigas curvadas (por exemplo, de madeira laminada colada)? Para isso, estão disponíveis várias distribuições de secções de barras:

• Curvado
• Viga de cobertura de duas águas com altura constante
• Viga de cobertura de duas águas com altura variável
• Vigas em ventre de peixe | Parabólica

• Ir para o vídeo explicativo
