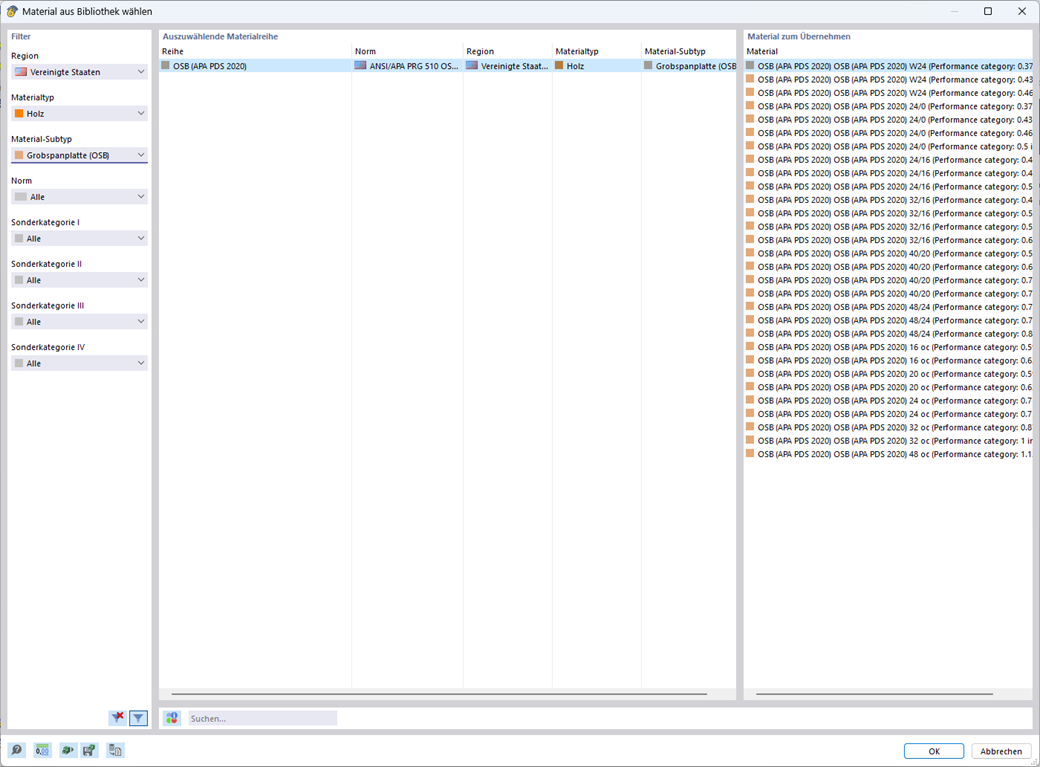

OSB-Materiał dla USA i Kanady

W przypadku weryfikacji stateczności prętów metodą prętów zastępczych konieczne jest zdefiniowanie długości zwichrzeniowej lub zwichrzeniowej w celu określenia obciążenia krytycznego dla zniszczenia stateczności. W tym artykule przedstawiono funkcję specyficzną dla programu RFEM 6, za pomocą której można przypisać mimośród do podpór węzłowych, a tym samym wpłynąć na określenie krytycznego momentu zginającego uwzględnianego w analizie stateczności.

Uwzględnianie efektów drugiego rzędu p-δ w programach RFEM 6 i RSTAB 9

Standardowym rozwiązaniem w konstrukcji prętów drewnianych jest możliwość łączenia mniejszych prętów poprzez podparcie na większym dźwigarze. Dodatkowo warunki na końcach pręta mogą uwzględniać podobną sytuację, w której belka jest oparta na podporze. W obu przypadkach belka musi być zaprojektowana tak, aby uwzględniała nośność w poprzek włókien zgodnie z NDS 2018 s. 3.10.2 i CSA O86:19 punkty 6.5.6 i 7.5.9. W ogólnych programach do projektowania statyczno-wytrzymałościowego zazwyczaj nie jest możliwe przeprowadzenie pełnej kontroli obliczeń, ponieważ powierzchnia docisku jest nieznana. Jednak w programie RFEM 6 nowej generacji i rozszerzeniu Projektowanie konstrukcji drewnianych dodana funkcja 'podpór obliczeniowych' umożliwia teraz użytkownikom uwzględnienie docisku NDS i CSA prostopadle do warunków projektowych dla włókien.

Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.

„Płyta belkowa“ oferuje następujące korzyści:

• Możliwa jest okładzina jedno- i dwustronna
• Automatyczne obliczanie połączenia półsztywnego
  • Blacha poszycia
  • Okładzina zszywana
  • Poszycie zdefiniowane przez użytkownika
• Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
• Uwzględnianie otworów za pomocą komórek powierzchni
• Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
• Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako pokrycie)

• Przejdź do filmu

W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"

Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.

Chcesz obliczyć belki zakrzywione (na przykład wykonane z drewna klejonego warstwowo)? W tym celu można użyć różnych rozkładów przekroju dla prętów:

• Zakrzywiona
• Dźwigar zakrzywiony o stałej wysokości
• Dźwigar zakrzywiony o zmiennej wysokości
• Belka o zmiennym przekroju | Paraboliczny

• Przejdź do filmu
