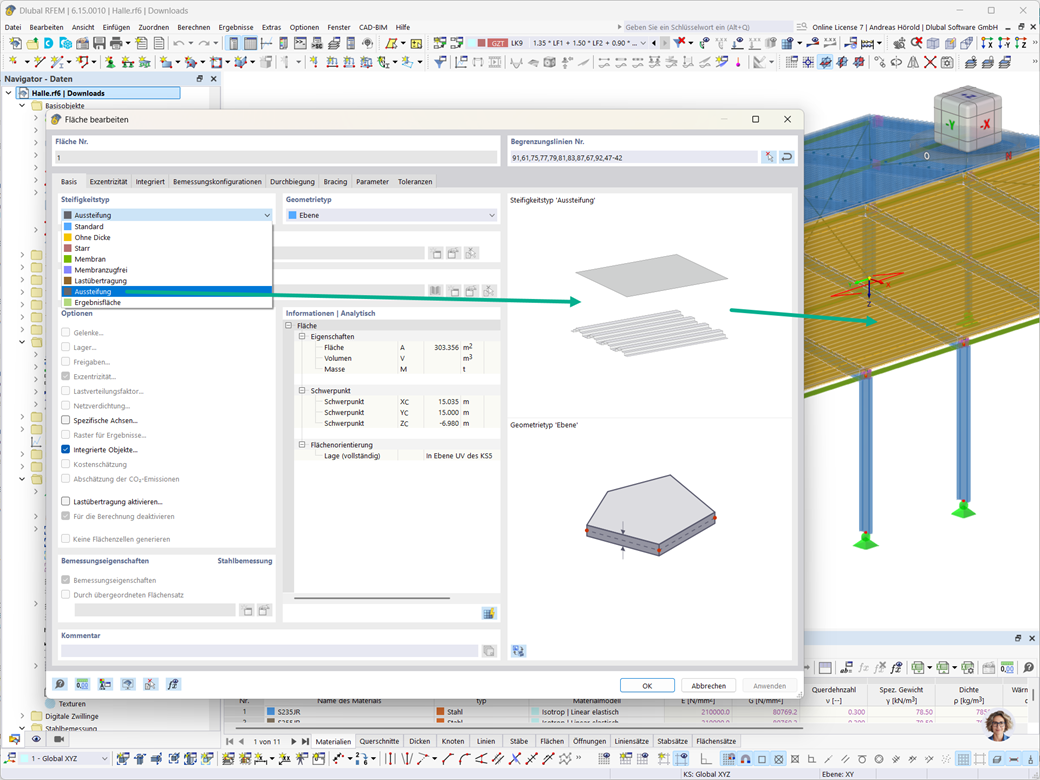

Com o tipo de rigidez de superfície "Contraventamento", pode considerar os efeitos estabilizadores de chapas trapezoidais, madres e contraventamentos de forma simples e realista na modelação. O tipo de rigidez oferece os dois tipos "Superfície" e "apoio de barra".
Com o tipo "Superfície", as chapas trapezoidais, incluindo os seus ligadores, podem ser modeladas comodamente. Para tal, basta definir a geometria da superfície pretendida e selecionar a chapa trapezoidal utilizada, bem como a fixação. A chapa trapezoidal é subsequentemente gerada automaticamente como superfície ortotrópica e acoplada à estrutura portante. A elasticidade dos ligadores é tida em consideração no cálculo da rigidez resultante.
Com o tipo "apoio de barra", podem ser criados apoios de barra com os quais o efeito estabilizador de chapas trapezoidais, madres ou contraventamentos pode ser considerado através de um painel de corte de barra e de uma fundação elástica de rotação de barra. Também aqui, é primeiramente definida apenas a geometria da superfície. Em seguida, são definidos os parâmetros relevantes da chapa trapezoidal, da madre e/ou do contraventamento. Com base nisto, os apoios de barra são gerados automaticamente com a rigidez resultante.
Os apoios de barra criados podem subsequentemente ser considerados diretamente no dimensionamento, por exemplo, nos módulos de dimensionamento de aço ou dimensionamento de alumínio.
