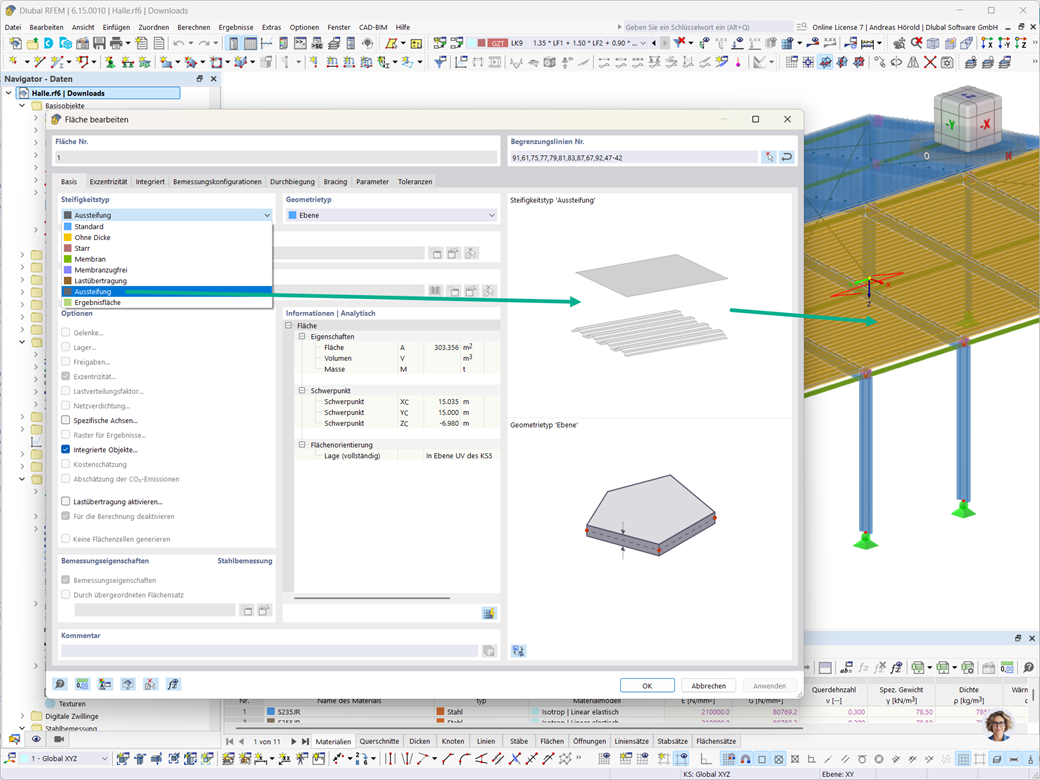

Mit dem Flächen-Steifigkeitstyp 'Aussteifung' können Sie stabilisierende Wirkungen von Trapezblechen, Pfetten und Verbänden einfach und realitätsnah in der Modellierung berücksichtigen. Der Steifigkeitstyp bietet die beiden Typen 'Fläche' und 'Stablager'.
Mit dem Typ 'Fläche' können Trapezbleche inklusive ihrer Verbindungsmittel komfortabel modelliert werden. Dazu definieren Sie lediglich die gewünschte Flächengeometrie und wählen das verwendete Trapezblech sowie die Befestigung aus. Das Trapezblech wird anschließend automatisch als orthotrope Fläche generiert und an die Tragkonstruktion gekoppelt. Dabei wird die Nachgiebigkeit der Verbindungsmittel bei der Berechnung der resultierenden Steifigkeit berücksichtigt.
Mit dem Typ 'Stablager' lassen sich Stablager erzeugen, mit denen die stabilisierende Wirkung von Trapezblechen, Pfetten oder Verbänden über ein Stabschubfeld und eine Stabdrehbettung berücksichtigt werden kann. Auch hier wird zunächst lediglich die Flächengeometrie definiert. Anschließend werden die relevanten Parameter des Trapezblechs, der Pfette und/oder des Verbands festgelegt. Auf dieser Grundlage werden die Stablager automatisch mit der resultierenden Steifigkeit generiert.
Die erzeugten Stablager können anschließend direkt in der Bemessung berücksichtigt werden, beispielsweise in den Bemessungs-Add-Ons für die Stahlbemessung oder Aluminiumbemessung.
