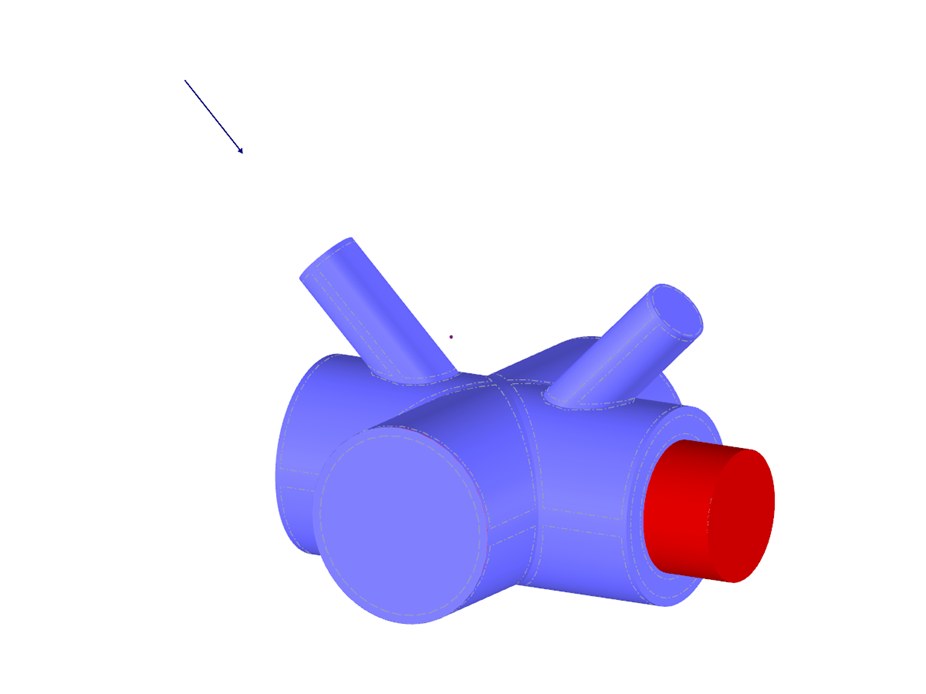

Este modelo apresenta uma abordagem inovadora para representar nós de estruturas de aço utilizando elementos de sólidos combinados, cuja forma final é definida por operações booleanas. Ilustra como vários sólidos individuais se fundem numa peça complexa para representar ligações de aço realistas. A aplicação desta metodologia simplifica a simulação de princípios de ligação em estruturas de aço. A imagem ligada apresenta uma visualização tridimensional clara do modelo e sublinha a modelação precisa de delimitações de sólidos complexos.
Modelo de nó de aço
| Número de nós | 60 |
| Número de linhas | 28 |
| Número de superfícies | 37 |
| Número de sólidos | 9 |
| Número de casos de carga | 1 |
| Peso total | 0,529 t |
| Dimensões (métricas) | 0,917 x 0,848 x 0,651 m |
| Dimensões (imperial) | 3.01 x 2.78 x 2.14 feet |
| Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
