Análise de tensões para um ponto base do pilar através de um modelo de elementos finitos no RFEM. Os parafusos são modelados com apoios não lineares que apenas atuam sobre tração. A placa de extremidade do ponto base do pilar é colocada elasticamente e atua apenas sob pressão.

Modelo utilizado em

(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

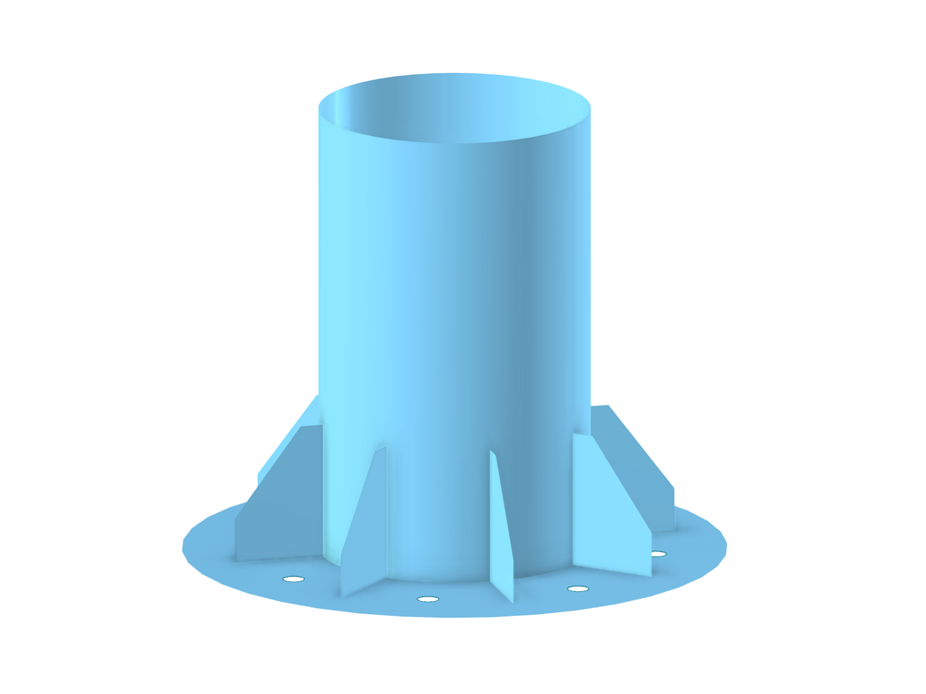

Estrutura em aço do ponto base do pilar

Número de nós 60
Número de linhas 61
Número de barras 0
Número de superfícies 12
Número de sólidos 0
Número de casos de carga 2
Número de combinações de cargas 1
Número de combinações de resultados 0
Peso total 0,556 t
Dimensões (métricas) 1,200 x 1,000 x 1,200 m
Dimensões (imperial) 3.94 x 3.28 x 3.94 feet

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
