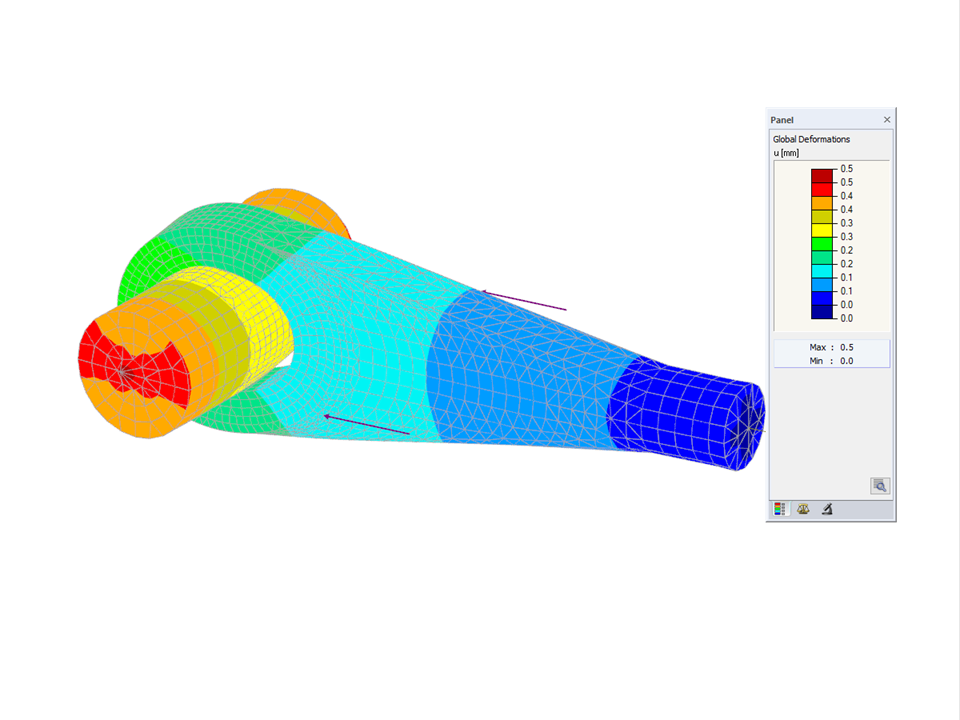

O modelo mostra uma solução inovadora de ligação onde o contacto é realizado através de libertações de superfície. Oferece opções especiais de malha para elementos sólidos e permite a ligação de barras a superfícies e sólidos. A análise plástica com o módulo RF-MAT NL conduz a redistribuições de tensões realistas. Este exemplo ilustra abordagens práticas para capturar efeitos complexos de ligação em estruturas de aço.
Modelo utilizado em
Ligação de estrutura de aço com sólidos e contacto
| Número de nós | 73 |
| Número de linhas | 54 |
| Número de barras | 6 |
| Número de superfícies | 30 |
| Número de sólidos | 8 |
| Número de casos de carga | 1 |
| Peso total | 0,011 t |
| Dimensões (métricas) | 0,548 x 0,389 x 0,389 m |
| Dimensões (imperial) | 1.8 x 1.28 x 1.28 feet |
| Versão do programa | 5.23.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
