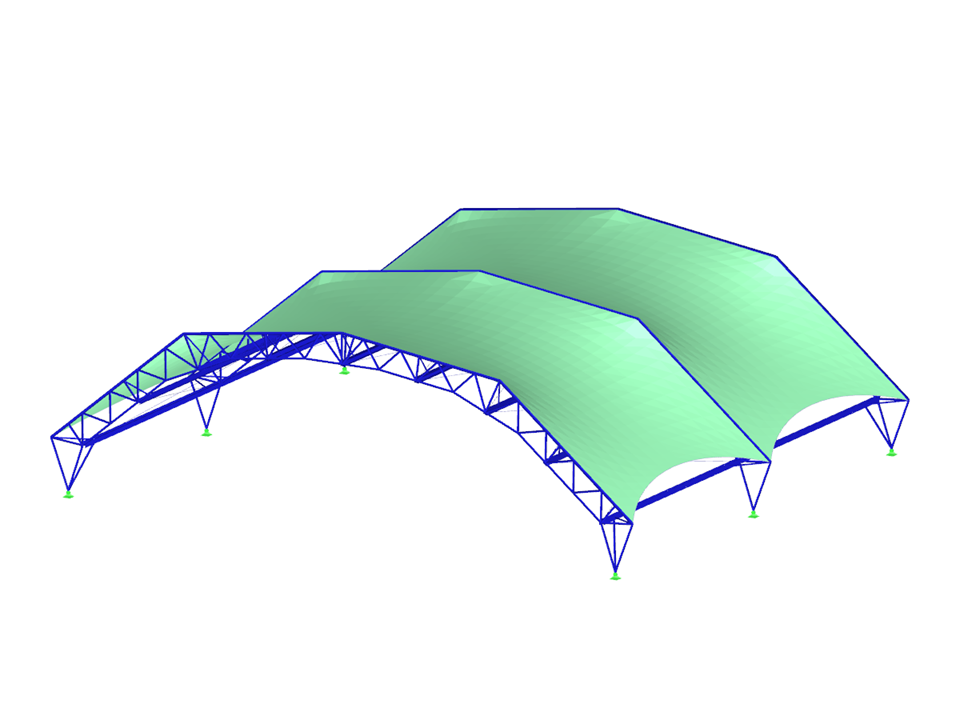

Estrutura de membranas em aço
| Número de nós | 176 |
| Número de linhas | 351 |
| Número de barras | 345 |
| Número de superfícies | 8 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 8 |
| Número de combinações de resultados | 1 |
| Peso total | 49,814 t |
| Dimensões | 38,884 x 33,250 x 12,146 m |
| Versão do programa | 5.25.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
