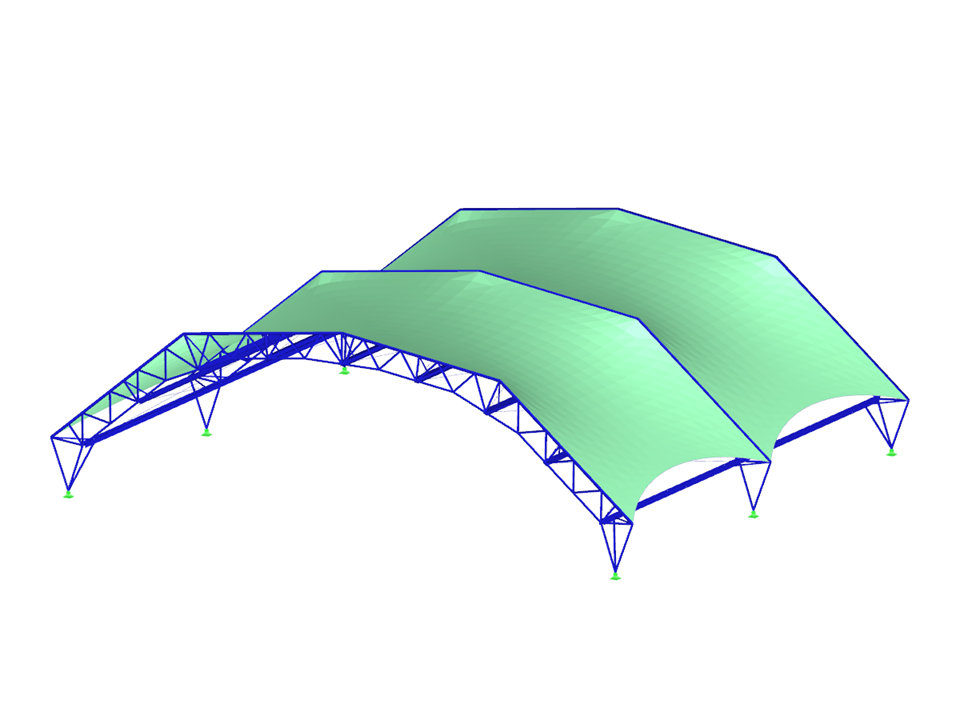

Stalowa konstrukcja membranowa
| Liczba węzłów | 176 |
| Liczba linii | 351 |
| Liczba prętów | 345 |
| Liczba powierzchni | 8 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 49,814 t |
| Wymiarowanie | 38,884 x 33,250 x 12,146 m |
| Wersja programu | 5.25.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
