Visualização aumentada das deformações no RFEM

As deformações elásticas de um componente estrutural devido a uma carga são baseadas na lei de Hooke, que descreve uma relação linear da tensão-deformação. Estas são reversíveis: Após o redução do carregamento, o componente estrutural volta à sua forma original. As deformações plásticas, por outro lado, levam a uma alteração irreversível da forma. As deformações plásticas são geralmente consideravelmente maiores do que as deformações elásticas. Para tensões plásticas de materiais dúcteis, como o aço, ocorrem efeitos de cedência quando o aumento da deformação ocorre juntamente com o endurecimento. Estas levam a deformações permanentes - e, em casos extremos, à rotura do componente estrutural.

Este artigo mostra e explica a influência da rigidez à flexão de cabos sobre os esforços internos. Este artigo também dá dicas sobre como reduzir esta influência.

O número de graus de liberdade de um nó já não é um parâmetro de cálculo global no RFEM (6 graus de liberdade para cada nó da malha em modelos 3D, 7 graus de liberdade para a análise de empenamento com torção). Assim, de um modo geral, cada nó é considerado com um número diferente de graus de liberdade, o que leva a um número variável de equações no cálculo.

Esta modificação acelera o cálculo, especialmente em modelos onde é alcançada um redução significativa do sistema (por exemplo, treliças e estruturas de membrana).

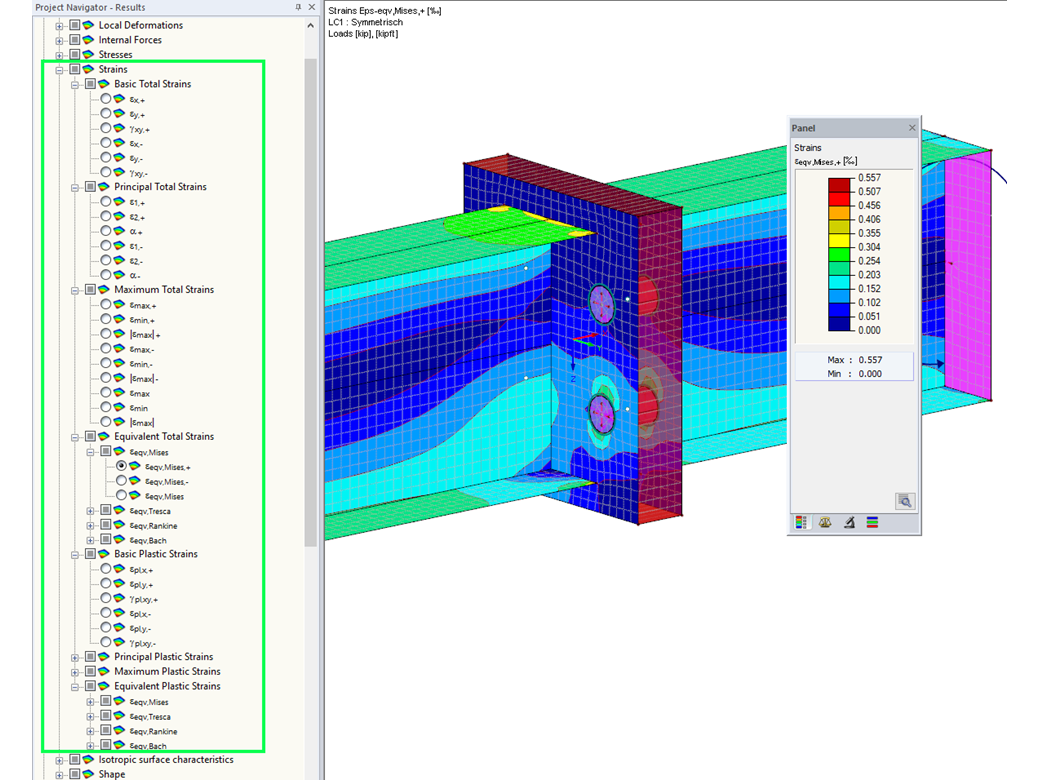

O Navegador de projetos – Resultados do RFEM assim como a Tabela 4.0 permitem a visualização aumentada das deformações de barras, superfícies e sólidos (por exemplo, deformações principais importantes, deformações totais equivalentes etc.).

Por exemplo, é possível visualizar as deformações plásticas determinantes ao realizar o dimensionamento plástico de ligações com elementos de superfície.

Os modelos RFEM e RSTAB podem ser guardados como modelos 3D glTF (formatos *.glb e *.glTF). Veja os modelos detalhadamente em 3D com um visualizador 3D da Google ou da Babylon. Leve os seus óculos de realidade virtual, por exemplo, uns Oculus, para "caminhar" pela estrutura.

Os modelos 3D glTF podem ser integrados em páginas web próprias utilizando um JavaScript de acordo com estas instruções (como na página web da Dlubal Modelos para download).
