Uma viga em consola com uma secção retangular tem uma massa na sua extremidade. Além disso, é carregada por uma força axial. Calcule a vibração natural da estrutura. Não é necessário considerar o peso próprio da viga em consola, contudo, considere a influência da força axial na alteração da rigidez.

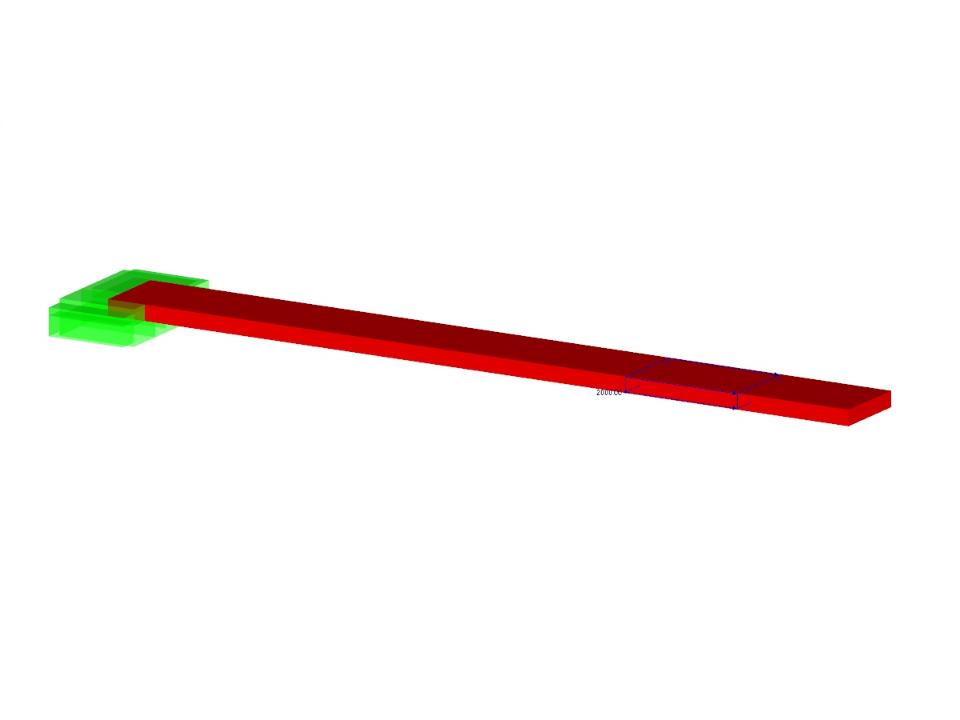

Exemplo de verificação 000115 | 4
| Número de nós | 10 |
| Número de linhas | 13 |
| Número de superfícies | 6 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Dimensões | 0,500 x 0,050 x 0,010 m |
| Versão do programa | 5.07.15 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
