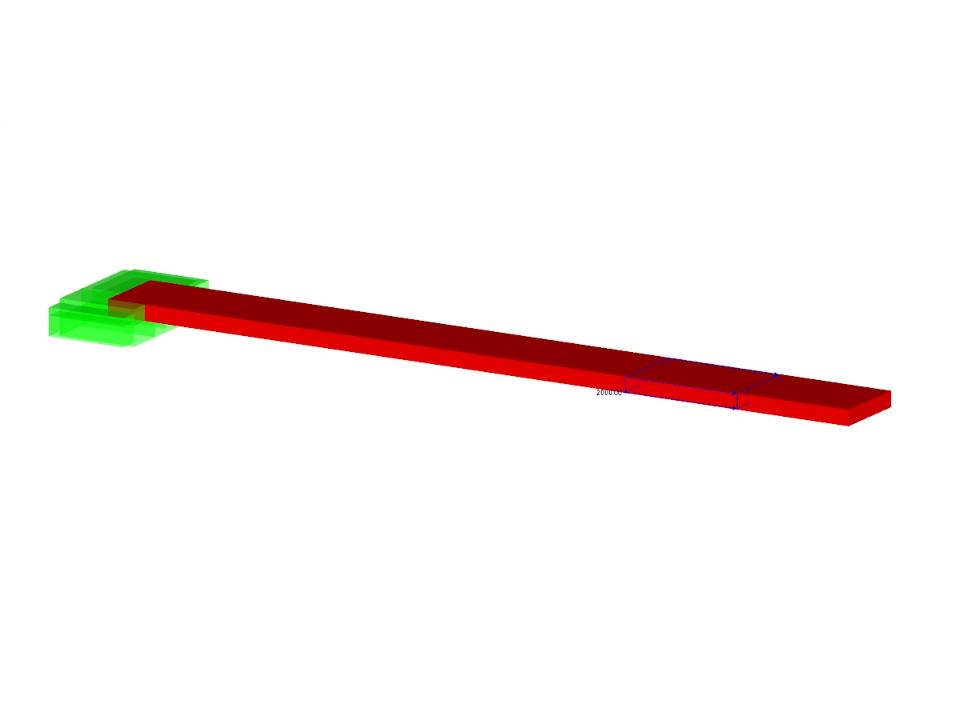

Un porte-à-faux de section rectangulaire possède une masse à son extrémité. De plus, celui-ci est chargé par un effort normal. Calculez la fréquence propre de la structure. Négliger le poids propre du porte-à-faux et considérer l'influence de l'effort normal pour la modification de rigidité.
Exemple de vérification 000115 | 4
| Nombre de nœuds | 10 |
| Nombre de lignes | 13 |
| Nombre de surfaces | 6 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,500 x 0,050 x 0,010 m |
| Version du logiciel | 5.07.15 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
