Uma membrana esférica de balão é preenchida com gás com pressão atmosférica e volume definido (estes valores são utilizados apenas para a definição do modelo de EF). Determine a sobrepressão no interior do balão com base no pré-esforço definido da membrana isotrópica. Para isso, é utilizado o módulo adicional RF-FORM-FINDING. As deformações elásticas são desprezadas tanto no RF-FORM-FINDING como na solução analítica, o peso próprio também é negligenciado neste exemplo.

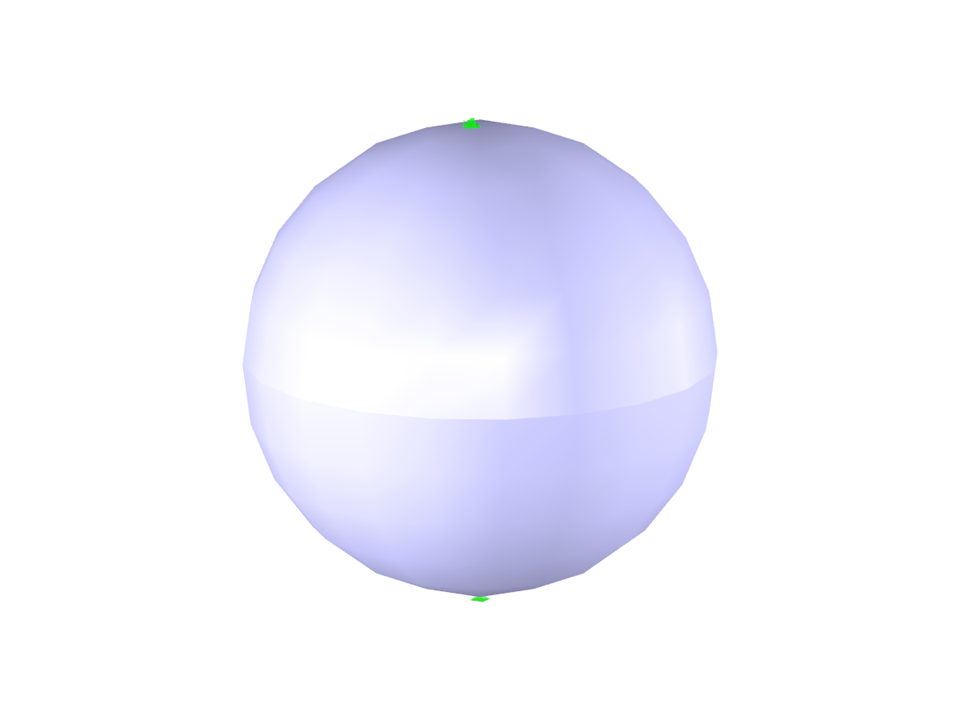

Exemplo de verificação 000206 | 1
Número de nós | 9 |
Número de linhas | 5 |
Número de superfícies | 2 |
Número de sólidos | 1 |
Número de casos de carga | 2 |
Peso total | 0,038 t |
Dimensões | 5,481 x 5,465 x 5,011 m |
Versão do programa | 5.16.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
