Une membrane de diaphragme sphérique est remplie de gaz avec une pression atmosphérique et un volume défini (ces valeurs sont utilisées uniquement pour la définition du modèle EF). Déterminez la surpression à l'intérieur du cylindre due à la précontrainte de membrane isotrope donnée. Cette opération est réalisée dans le module additionnel RF-FORM-FINDING. Les déformations élastiques sont négligées dans RF-FORM-FINDING et dans la solution analytique, le poids propre est également négligé dans cet exemple.
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |

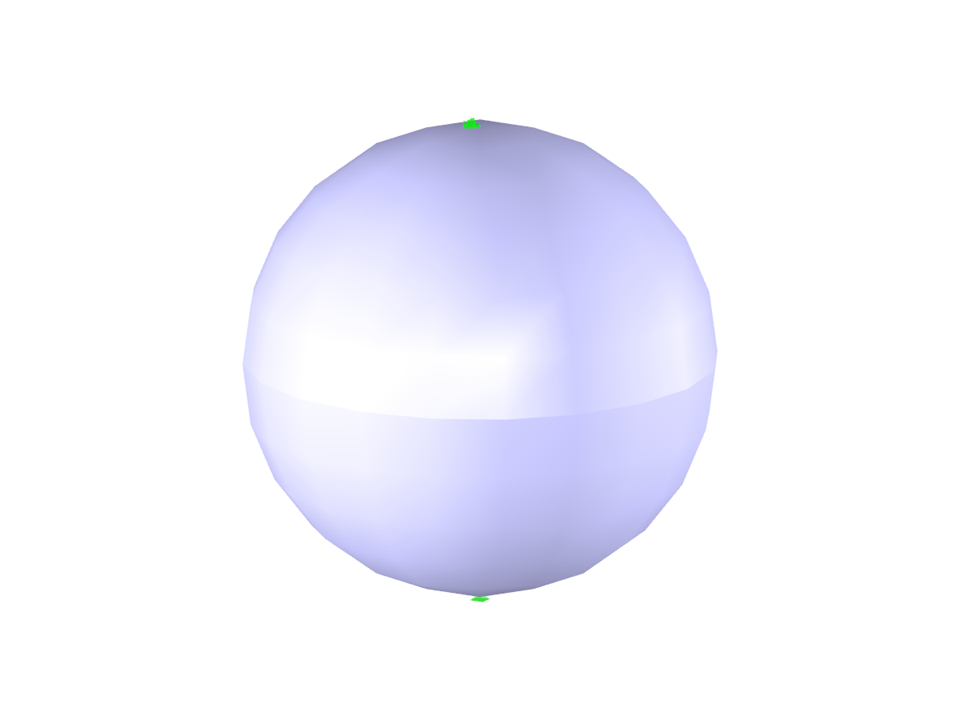

Exemple de vérification 000206 | 1
Nombre de nœuds | 9 |
Nombre de lignes | 5 |
Nombre de surfaces | 2 |
Nombre de solides | 1 |
Nombre de cas de charge | 2 |
Poids total | 0,038 t |
Dimensions (métrique) | 5,481 x 5,465 x 5,011 m |
Dimensions (impériales) | 17.98 x 17.93 x 16.44 feet |
Version du logiciel | 5.16.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
