Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.

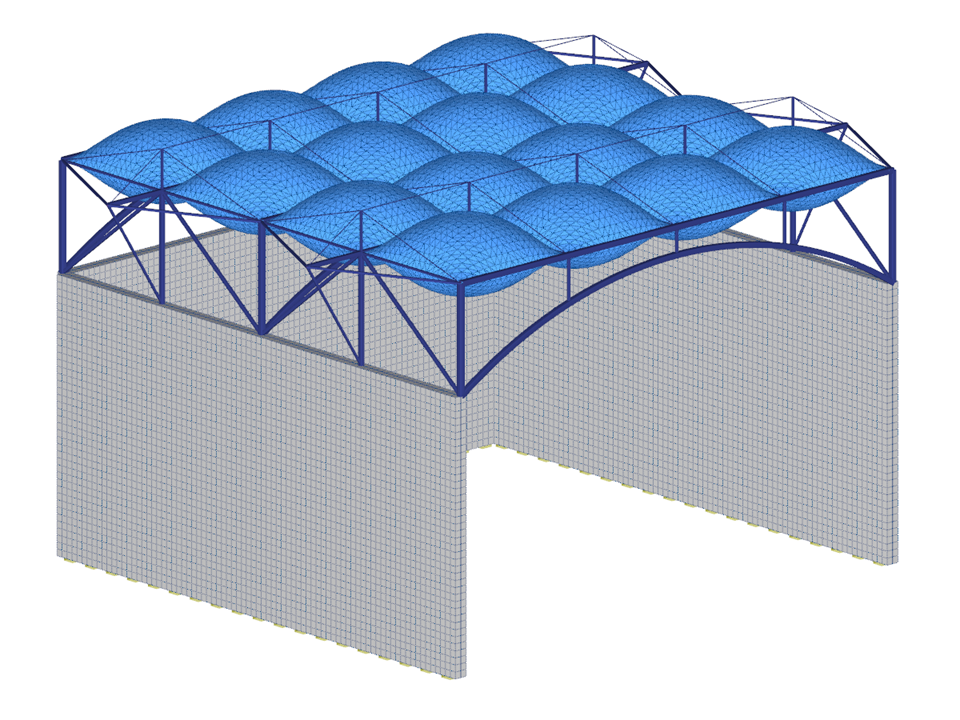

Estrutura de cobertura pneumática
Modelo para download
Descrição
Estrutura da cobertura com almofadas pneumáticas
Modelo utilizado em
- Vídeo 001408 | Dlubal Software | Desfrutar ao trabalhar com estruturas...
- Vídeo 001887 | UPD 002 | Atualização de versão do programa x.24
- Vídeo 000040 | Estruturas de membrana pneumáticas com o RFEM e o RF-FORM-FINDING
- Vídeo 002059 | 5 boas razões para escolher a Dlubal Software
- Vídeo 002076 | Feliz Natal 2020
Palavras-chave
Almofadas pneumáticas Estrutura pneumática Pneu ETFE Estrutura de membrana Membrana de cobertura
Escreva um comentário...
Escreva um comentário...
- Visualizações 688x
- Downloads 109x
- Atualizado 28 de dezembro de 2020
- Tamanho 26,13 MB
- Número de nós 368
- Número de linhas 179
- Número de barras 163
- Número de superfícies 35
- Número de sólidos 16
- Número de casos de carga 13
- Número de combinações de carga 7
- Número de combinações de resultados 1
- Peso total 96,355 t
- Dimensões 34,73 x 41,01 x 25,43 pés
- Versão do programa 5.23.00.152982
