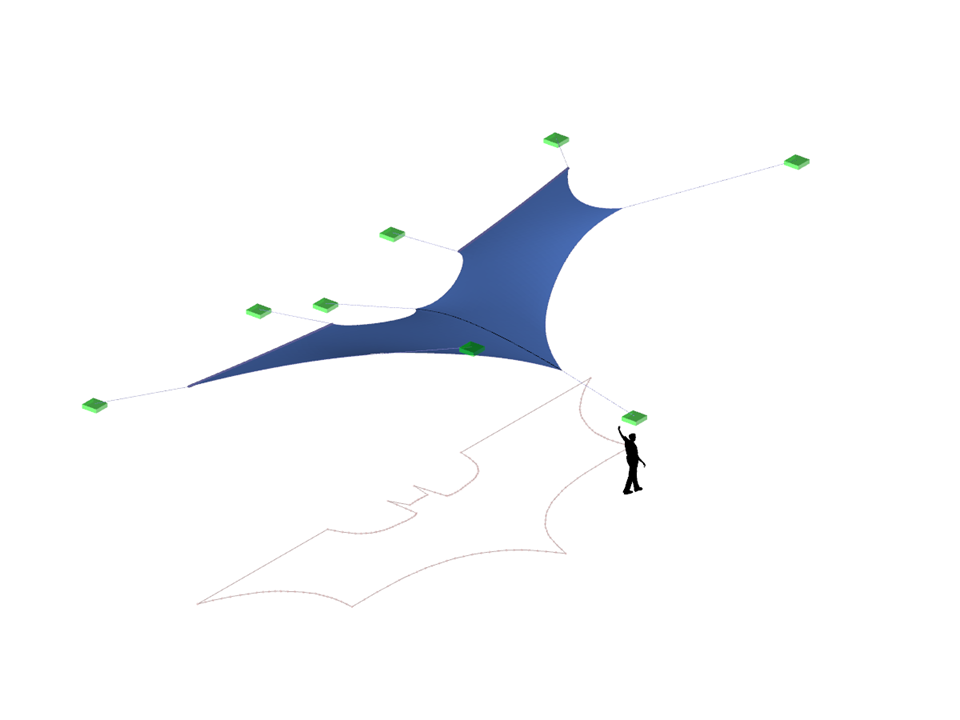

Cobertura de membrana com cabos
| Número de nós | 16 |
| Número de linhas | 17 |
| Número de barras | 16 |
| Número de superfícies | 2 |
| Número de casos de carga | 3 |
| Peso total | 0,140 t |
| Dimensões | 20,764 x 11,300 x 5,500 m |
| Versão do programa | 5.22.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
![Formas básicas de estruturas de membrana [1]](/pt/webimage/009595/2419507/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
Com a opção 'Topologia na forma do form-finding' no Navegador de projetos – Mostrar, a visualização do modelo é otimizada com base na geometria do form-finding. As cargas, por exemplo, são exibidas em relação ao sistema deformado.
Ao ativar 'Mostrar form-finding' no menu de atalho, é realizada uma determinação preliminar automática da forma com base nas propriedades de determinação da forma armazenadas no caso de alterações estruturais das superfícies da membrana. Este modo gráfico interativo é baseado no método de densidade de força.
Mais informações FAQ
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativo
Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), o módulo Form-finding inclui as seguintes novas funções para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
