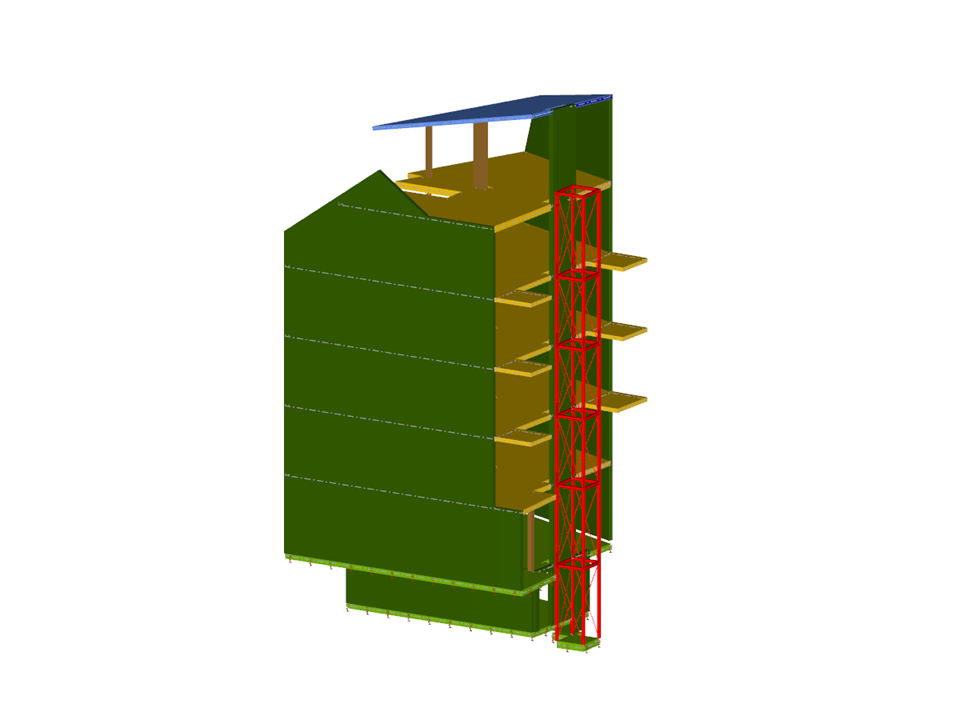

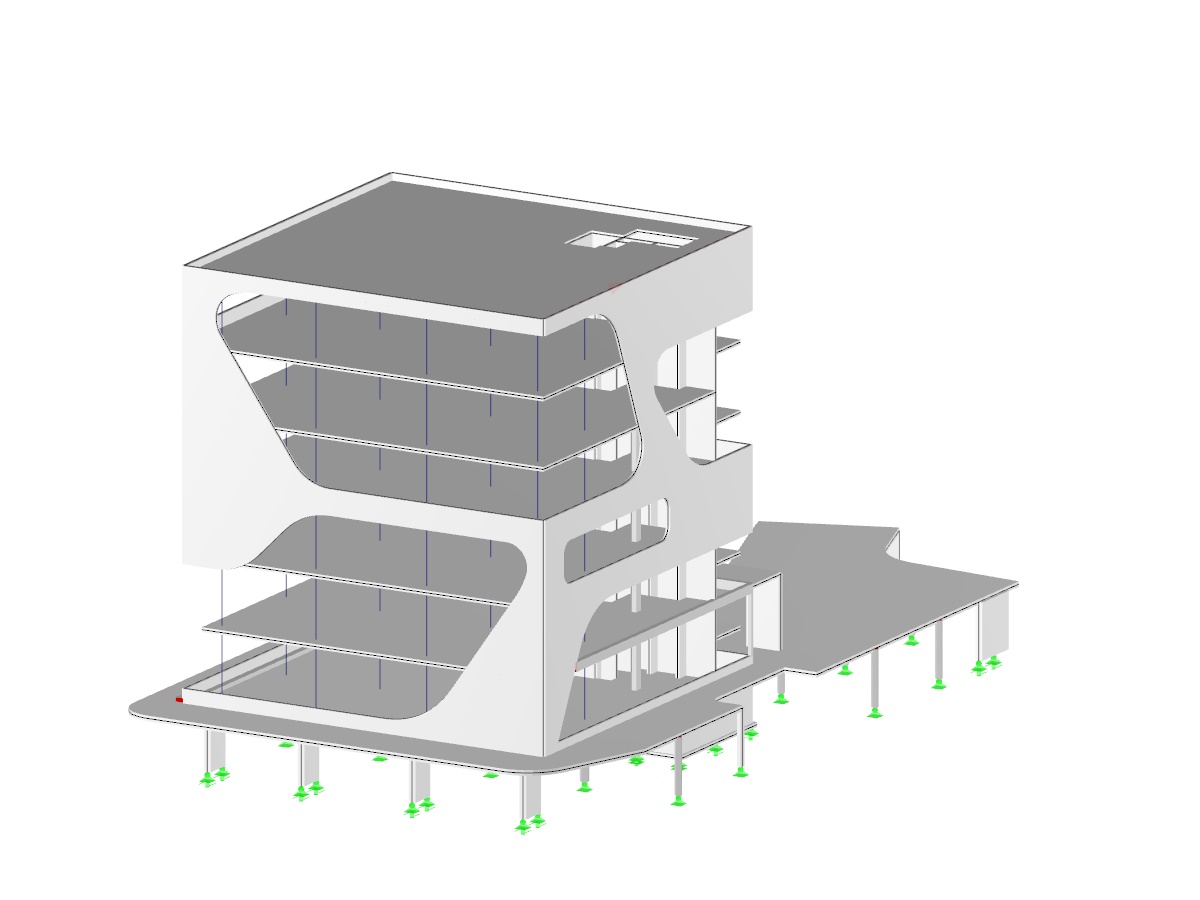

Projeto BIM Golden Nugget
Número de nós | 200 |
Número de linhas | 323 |
Número de barras | 123 |
Número de superfícies | 44 |
Número de casos de carga | 8 |
Número de combinações de cargas | 69 |
Número de combinações de resultados | 5 |
Peso total | 550,951 t |
Dimensões | 12,576 x 11,392 x 23,020 m |
Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
As armaduras de superfície definidas no módulo adicional RF-CONCRETE Surfaces podem ser exportados para o Revit como objetos de armadura através da interface direta. Para tal, pode selecionar opcionalmente áreas de armadura de superfícies retangulares, poligonais e circulares no RF-CONCRETE Surfaces. Além dos varões de armadura, também é possível exportar a malha de armadura.
A proposta de armadura RF-/CONCRETE Members pode ser exportada para o Revit. Atualmente são suportadas secções retangulares e circulares.
Os varões de armadura podem ser modificados posteriormente no Revit.
Tem secções individuais dos pilares ou geometrias de paredes angulares e necessita de uma verificação ao punçoamento para essas áreas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
