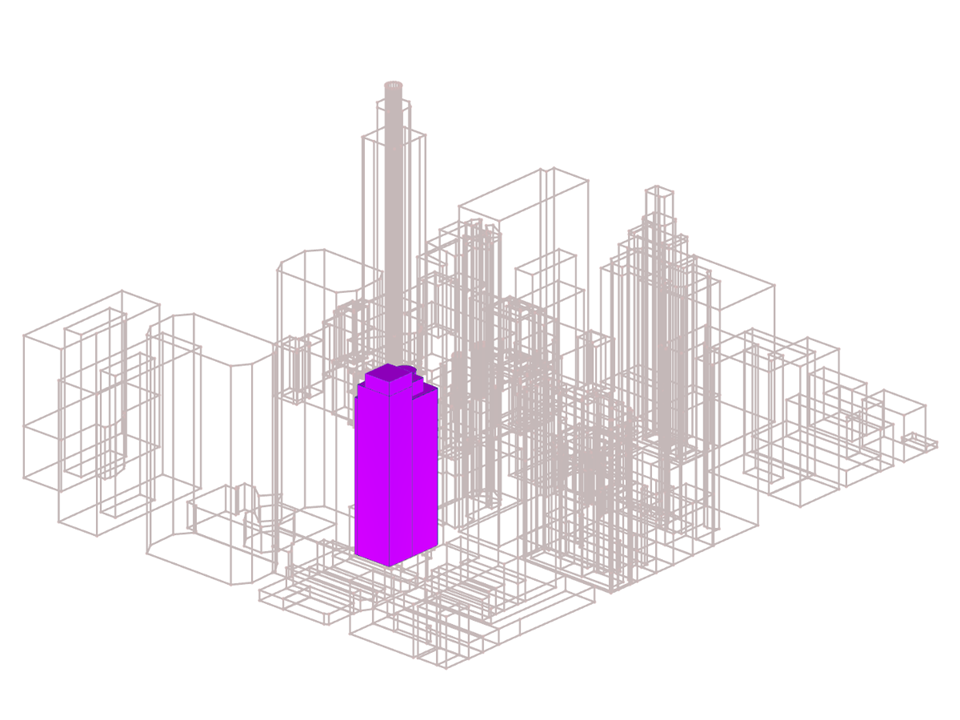

Edifício de escritórios da Dlubal em Filadélfia
Número de nós | 60 |
Número de linhas | 94 |
Número de barras | 4 |
Número de superfícies | 37 |
Número de casos de carga | 2 |
Peso total | 0,890 t |
Dimensões | 47,510 x 35,923 x 119,201 m |
Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
- Análise 3D de fluxo de vento incompressível com o pacote de software OpenFOAM®
- Importação direta de modelos do RFEM ou RSTAB, incluindo modelos adjacentes e de terrenos (ficheiros 3DS, IFC, STEP)
- Elaboração de modelos através de ficheiros STL ou VTP de forma independente do RFEM ou do RSTAB
- Alteração simples do modelo com a função Arrastar e largar e as ajudas de ajustamento gráfico
- Correções automáticas da topologia do modelo com malhas shrink-wrapping
- Opção para adicionar objetos envolventes (edifícios, terreno, ...)
- Descrição da carga de vento em função da altura de acordo com a norma (velocidade, intensidade de turbulência)
- Modelos de turbulência K-epsilon e K-omega
- Ajustamento automático das malhas à profundidade de detalhe selecionada
- Cálculo paralelo com aproveitamento otimizado das capacidades de desempenho de computadores com processadores multinúcleo
- Resultados em poucos minutos para simulações de baixa resolução (até 1 milhão de células)
- Resultados em poucas horas para simulações com resolução média/alta (1–10 milhões de células)
- Representação gráfica dos resultados nos planos Clipper/Slicer (campos escalares e vetoriais)
- Representação gráfica de linhas de fluxo
- Animação de linhas de fluxo (criação de vídeo opcional)
- Definição de amostras de pontos e linhas
- Apresentação dos coeficientes de pressão aerodinâmicos
- Representação gráfica das propriedades de turbulência na área de vento
- Malha opcional através da opção de camada de contorno para a área perto da superfície do modelo
- Possibilidade de considerar superfícies rugosas do modelo
- Utilização opcional de um esquema numérico de segunda ordem
- Interface de utilizador multilingue (por exemplo, português, inglês, alemão, espanhol, francês)
- Possibilidade de documentar resultados no relatório de impressão do RFEM e do RSTAB
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
