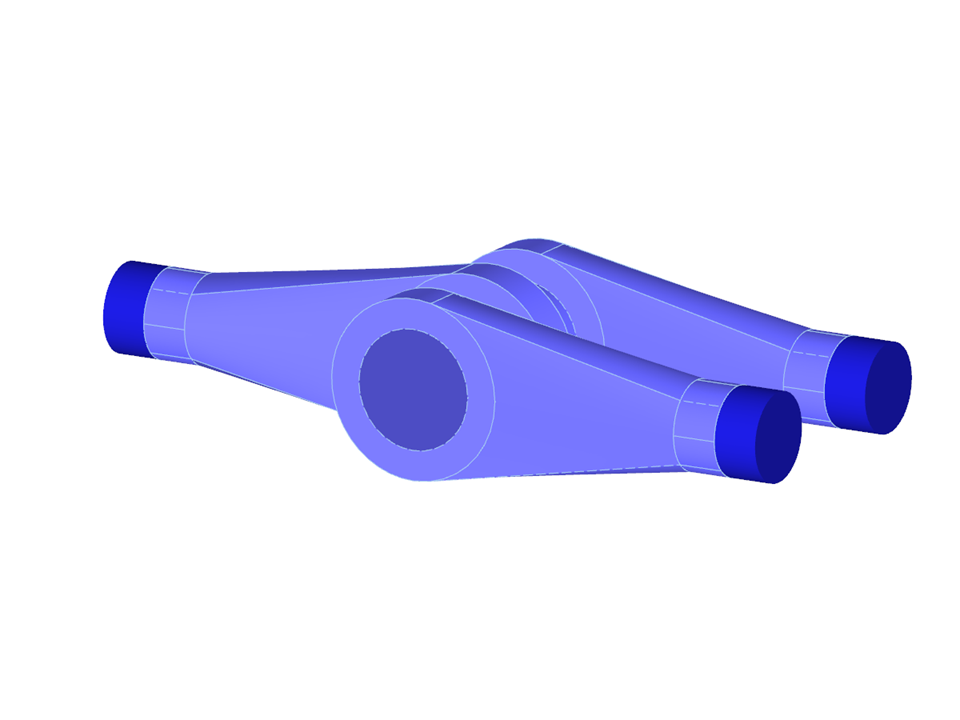

Ligação em estrutura de aço através de elementos sólidos e contacto
| Número de nós | 219 |
| Número de linhas | 178 |
| Número de barras | 29 |
| Número de superfícies | 75 |
| Número de sólidos | 9 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 4 |
| Peso total | 0,030 t |
| Dimensões | 1,020 x 0,640 x 0,500 m |
| Versão do programa | 5.21.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
