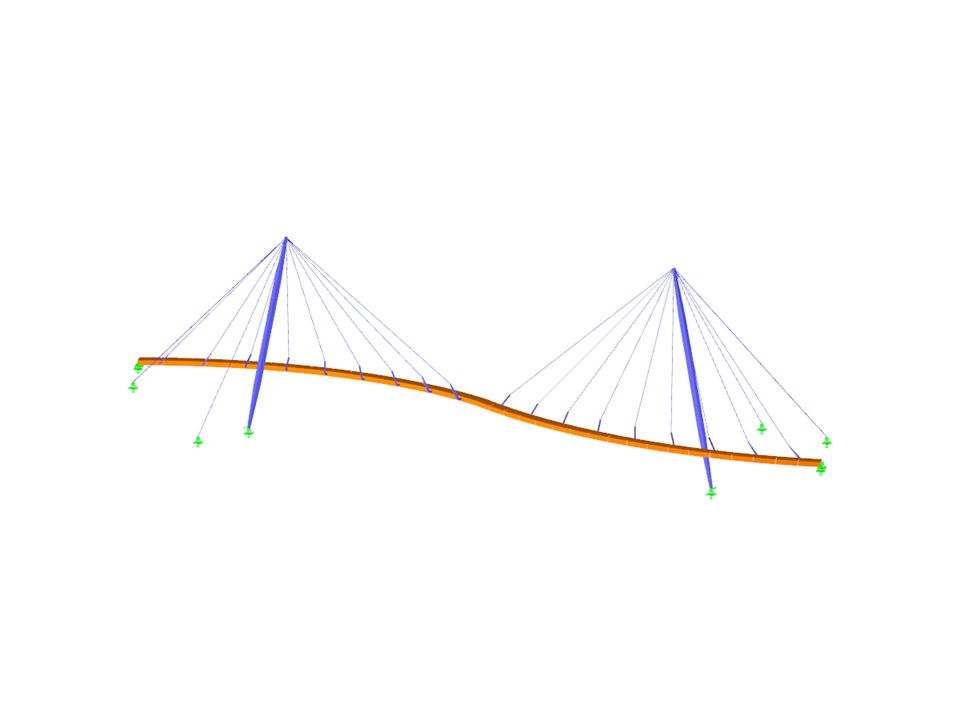

Ponte suspensa
| Número de nós | 159 |
| Número de barras | 174 |
| Número de casos de carga | 82 |
| Número de combinações de resultados | 2 |
| Peso total | 43,817 t |
| Dimensões | 78,586 x 32,500 x 21,140 m |
| Versão do programa | 8.02.00 |
Projeto de cliente
Função do programa
Base de dados de conhecimento
.png?mw=350&hash=cb608b662a8dcf0f0bc5c92793c5cbbca1755d74)
Projeto de cliente
Base de dados de conhecimento
Base de dados de conhecimento
O módulo adicional RF-MOVE/RSMOVE não contém janelas de resultados: A verificação dos casos de carga gerados inclusive as cargas é efetuada no RFEM/RSTAB. As designações das cargas móveis individuais são criadas a partir do respetivo número de incremento de carga.
Estas podem ser substituídas no RFEM/RSTAB por outras designações. Todos os dados de tabelas podem ser exportados para o MS Excel.
Os diversos casos de carga podem ser gerados com um único clique do rato. No final da geração, são apresentados, como informação, os números dos casos de carga e das combinações de resultados criados.
Os conjuntos de barras com cargas móveis são selecionados graficamente no modelo do RFEM/RSTAB. Não representa nenhum problema aplicar diferentes tipos de carga num conjunto de barras ao mesmo tempo.
Através da especificação da primeira posição da carga, é possível representar com precisão a carga que entra na viga da barra contínua. Da mesma maneira, é possível definir, se uma carga móvel constituída por várias aplicações de cargas pode ir para além do final do conjunto de barras (ponte) ou não (ponte rolante).
O incremento das posições de carga individuais é determinado pelo número de casos de carga gerados para o RFEM/RSTAB. Também é possível adicionar cargas a casos de carga já existentes no RFEM/RSTAB, de maneira que não é necessária uma sobreposição adicional. RF-MOVE/RSMOVE contém vários tipos de carga, como cargas pontuais, contínuas, trapezoidais assim como pares de cargas e várias cargas concentradas do mesmo tipo.
Estas podem ser aplicadas tanto em direção local como global. A aplicação pode referir-se ao comprimento real da barra ou à projeção numa direção global.
- Geração de até 9999 casos de carga a partir das posições da carga móvel
- Posições da carga parametrizadas para diferentes cargas concentradas e distribuídas
- Resumo de várias cargas móveis num caso de geração
- Possibilidade de adicionar cargas a casos de carga já existentes no RFEM/RSTAB
- Geração de uma combinação de resultados para determinação da posição da carga mais desfavorável
- Possibilidade de guardar especificações de carga para utilização em outras estruturas
