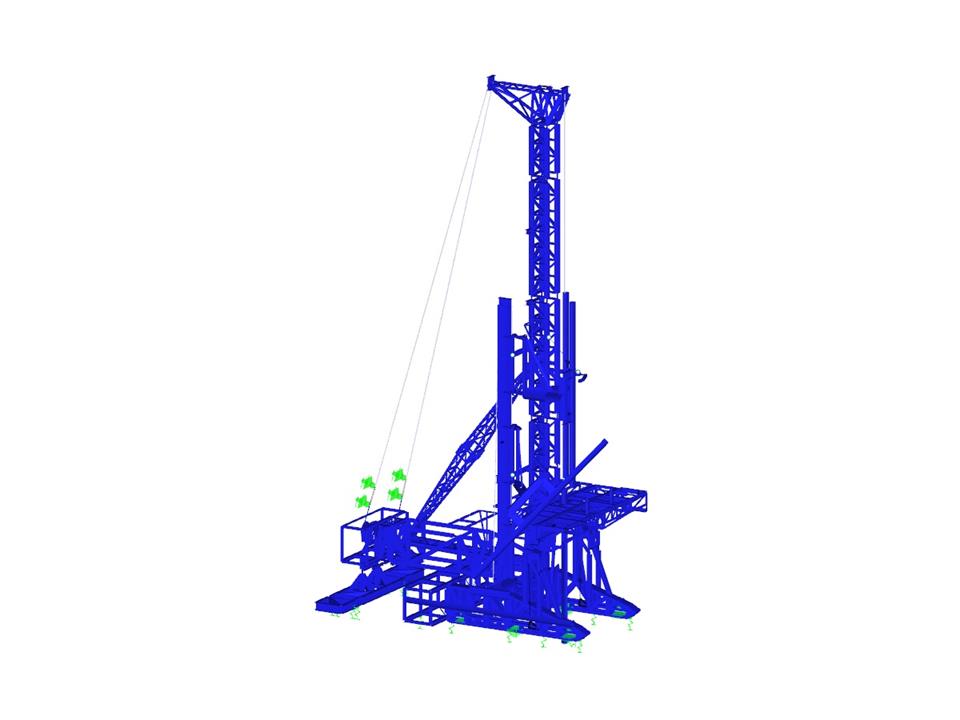

Plataforma de perfuração
| Número de nós | 1137 |
| Número de barras | 2052 |
| Número de casos de carga | 28 |
| Número de combinações de cargas | 110 |
| Número de combinações de resultados | 2 |
| Dimensões | 22,819 x 15,235 x 41,680 m |
| Versão do programa | 8.04.00 |
Função do programa
Base de dados de conhecimento
www.hum-minden.de_LI.jpg?mw=350&hash=41191ecead6736f19078c28fb58b9835c31cd633)
O fator de relevância modal (MRF) pode ajudá-lo a avaliar até que ponto os elementos estruturais estão envolvidos numa forma própria. O cálculo é baseado na energia de deformação elástica relativa de cada componente estrutural.
Com o MRF, é possível distinguir entre formas próprias locais e globais. Se diversas barras apresentarem um MRF significativo (por exemplo, > 20%), é muito provável que exista uma instabilidade em toda a estrutura ou em parte da mesma. No entanto, se a soma de todos os MRF for de aproximadamente 100% para uma forma própria, é de esperar um problema de estabilidade local (por exemplo, encurvadura de uma barra individual).
Além disso, o MRF pode ser utilizado para determinar cargas críticas e comprimentos efetivos de determinados componentes estruturais (por exemplo, para a análise de estabilidade). As formas próprias para as quais uma determinada barra apresente valores de MRF pequenos (por exemplo, < 20%) podem ser negligenciadas neste contexto.
O MRF é exibido como forma própria na tabela de resultados em Análise de estabilidade --> Resultados por barra → Comprimento efetivo e Cargas críticas.
No caso de imperfeição "Grupo de casos de imperfeição", podem ser introduzidos vários casos de imperfeição geométrica. Desta forma, pode realizar análises GMNIA nas quais várias imperfeições geométricas têm de ser sobrepostas.
Ir para vídeo explicativo
Em comparação com os módulos adicionais RF-/STABILITY (RFEM 5) e RSBUCK (RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Estabilidade da estrutura para o RFEM 6/RSTAB 9:
- Ativação como uma propriedade de um caso de carga ou uma combinação de cargas
- Ativação automatizada do cálculo de estabilidade através de assistentes de combinação para várias situações de carga numa única etapa
- Aumento incremental de carga com critérios de paragem definidos pelo utilizador
- Modificação da normalização de formas próprias sem recálculo
- Tabelas de resultados com opção de filtro
- Cálculo de estruturas de elementos de barras, cascas ou sólidos
- Análise de estabilidade não linear
- Consideração opcional de forças axiais de pré-esforço inicial
- Quatro solucionadores de equações que permitem um cálculo efetivo de diferentes modelos
- Opção para considerar as alterações da rigidez do RFEM/RSTAB
- Determinação do modo de estabilidade maior do que o fator de incremento de carga definido pelo utilizador (Shift method)
- Opção para determinar as formas próprias de modelos instáveis (para detetar a causa da instabilidade)
- Visualização do modo de estabilidade
- Base para a determinação da imperfeição
