Construção de uma plataforma de perfuração, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

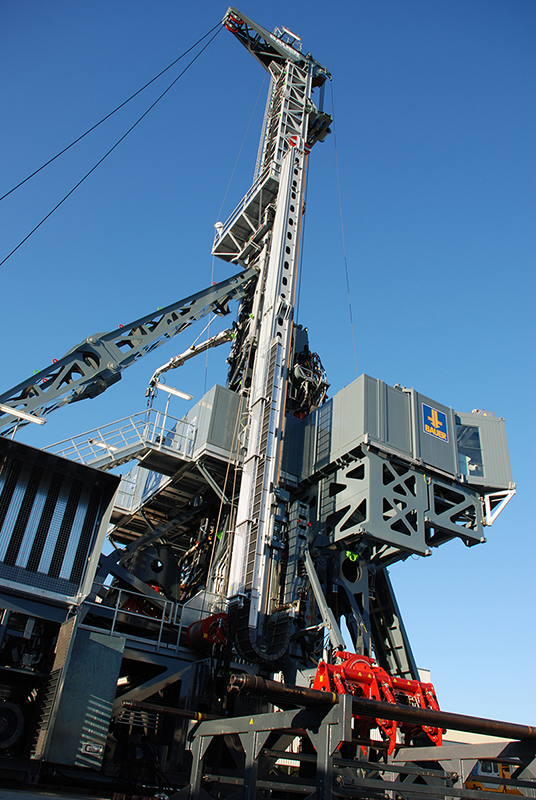

Com o mercado de energias geotécnicas em constante crescimento, a empresa alemã BAUER Maschinen GmbH, especialista na engenharia de fundações, desenvolveu uma nova plataforma de perfuração. A análise estrutural do projeto esteve a cargo da Ing.-Büro H.-U. Möller, cliente da Dlubal. A plataforma de perfuração em aço tem uma altura de 42 m e permite perfurações até 7000 m para fins de energia geotérmica, petróleo ou gás.

Planeamento estrutural Ing.- Büro H.-U. Möller, Minden, Alemanha
www.hum-minden.de
Cliente BAUER Maschinen GmbH, Schrobenhausen, Alemanha
www.bauer.de

Modelo

Esta tecnologia de perfuração moderna permite também a expansão de perfurações já existentes. O dispositivo de perfuração foi construído na Alemanha e é distribuído mundialmente.

Construção

As dimensões da plataforma de perfuração são as seguintes: C x L x A = 25 m x 12 m x 42 m. O peso total da construção é de 580 t. No entanto, tem uma composição modular, podendo assim ser transportada em camiões.

O dispositivo é parcialmente automontável, podendo ser movido de um local de perfuração para outro quando montado. A broca é introduzida na terra com uma unidade rotativa máxima de 60 kNm e retirada com uma força máxima de 4400 kN.

Cálculo

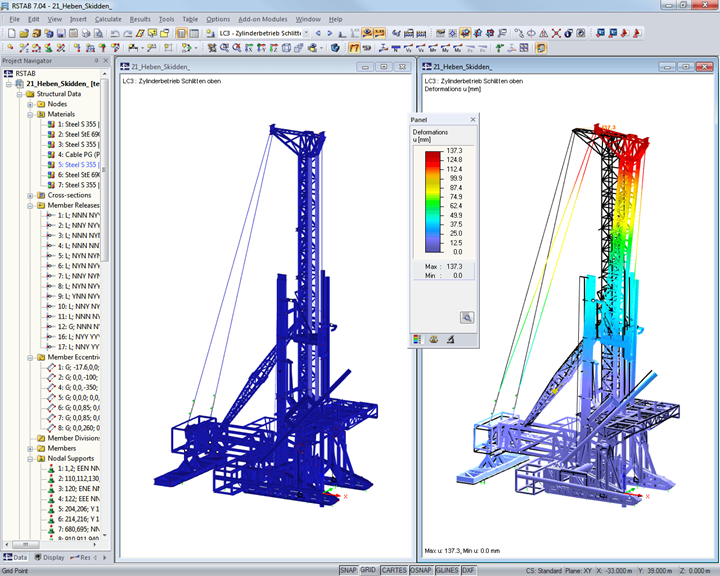

O modelo é constituído por 1137 nós e 2052 barras que formam uma torre triangulada em forma de U. A guia de deslizamento está aplicada no lado U aberto.

Para o cálculo, os engenheiros analisaram seis modelos RSTAB com diferentes cargas e posições como, por exemplo, dispositivo parado ou em funcionamento com apoio pontual e rotura de tração, mastro deitado, levantamento de mastro, montagem de guincho etc.

O sistema estrutural e o carregamento foram introduzidos num sistema de base. Depois, todos os sistemas a serem analisados foram derivados do sistema base. Para a determinação dos esforços internos e tensões máximos, os seis modelos foram sobrepostos numa supercombinação de cargas.
