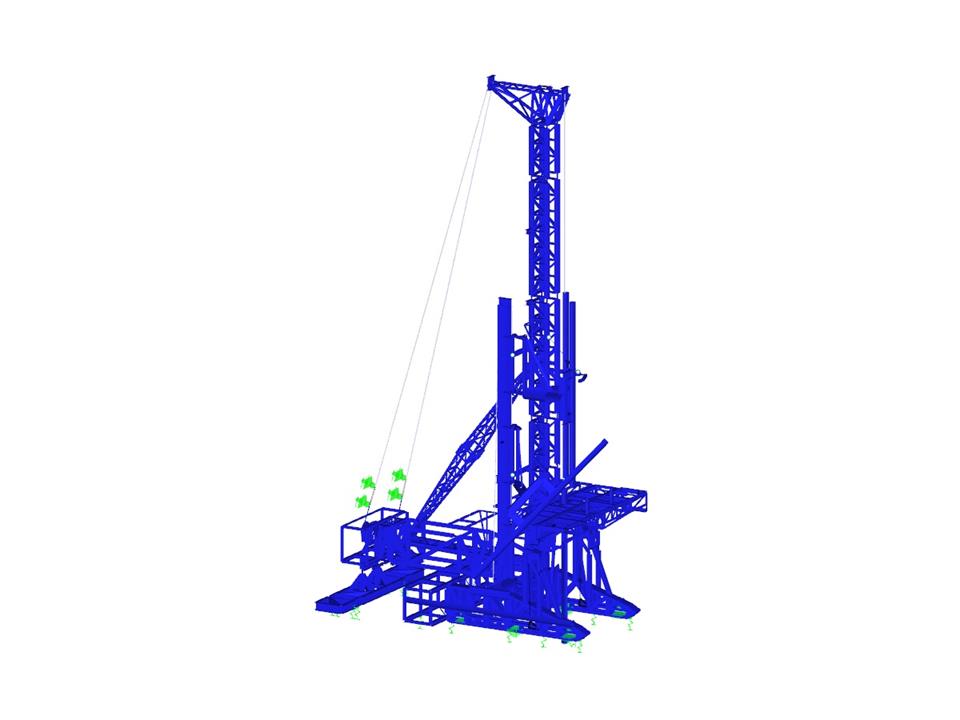

Foreuse profonde
| Nombre de nœuds | 1137 |
| Nombre de barres | 2052 |
| Nombre de cas de charge | 28 |
| Nombre de combinaisons de charges | 110 |
| Nombre de combinaisons de résultats | 2 |
| Cotation fonctionnelle | 22,819 x 15,235 x 41,680 m |
| Version du logiciel | 8.04.00 |
Foire aux questions (FAQ)
Fonctionnalité de produit
Foire aux questions (FAQ)
www.hum-minden.de_LI.jpg?mw=350&hash=41191ecead6736f19078c28fb58b9835c31cd633)
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Dans le cas d'imperfection « Groupe de cas d'imperfection », vous pouvez entrer plusieurs cas d'imperfections géométriques. Vous pouvez ainsi effectuer des analyses GMNIA dans lesquelles plusieurs imperfections géométriques doivent être superposées.
Accéder à la vidéo explicative
Par rapport aux modules additionnels RF-STABILITY (RFEM 5) et RSBUCK (RSTAB 8), le module complémentaire Stabilité de la structure pour RFEM 6/RSTAB 9 comporte ces nouvelles fonctionnalités :
- Activation comme propriété d'un cas de charge ou d'une combinaison de charges
- Activation automatique du calcul de stabilité via des assistants de combinaison pour plusieurs situations de charge en une seule étape
- Augmentation incrémentale des charges avec critères de terminaison définis par l'utilisateur
- Modification de la normalisation du mode propre sans effectuer de calculs supplémentaires
- Tableaux de résultats avec option de filtre
- Calcul de modèles composés d'éléments de barre, de plaque et de solide
- Analyse de stabilité non-linéaire
- Considération facultative des efforts axiaux de précontrainte initiale
- Quatre solveurs d'équations pour le calcul efficace de divers modèles structuraux
- Considération facultative des modifications de rigidité dans RFEM/RSTAB
- Détermination d'un mode de stabilité supérieur au facteur d'incrément de charges défini par l'utilisateur (méthode Shift)
- Détermination optionale des modes propres des modèles instables (pour identifier la cause de l'instabilité)
- Visualisation du mode de stabilité
- Base pour la détermination des imperfections
