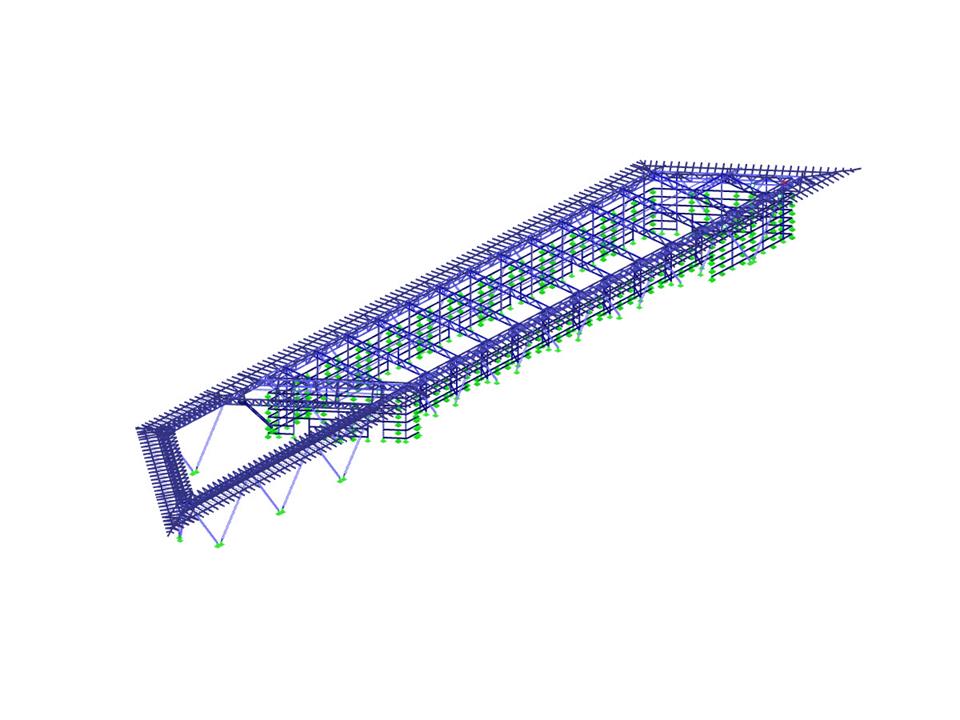

Edifício do terminal
| Número de nós | 2943 |
| Número de barras | 5065 |
| Número de casos de carga | 10 |
| Número de combinações de cargas | 16 |
| Número de combinações de resultados | 1 |
| Peso total | 440,105 t |
| Dimensões | 183,468 x 31,250 x 12,755 m |
| Versão do programa | 8.23.01 |
