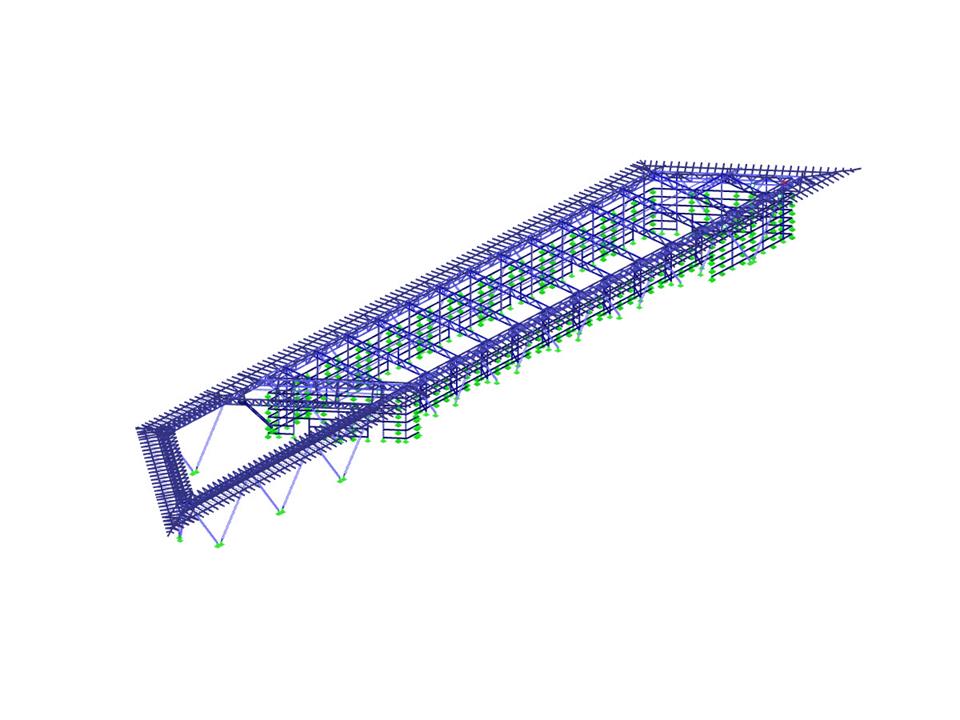

Terminal
| Nombre de nœuds | 2943 |
| Nombre de barres | 5065 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 16 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 440,105 t |
| Cotation fonctionnelle | 183,468 x 31,250 x 12,755 m |
| Version du logiciel | 8.23.01 |
Webinaire
Webinaire
Webinaire
Base de connaissance
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes de résistance aux forces sismiques (SFRS) comprend les portiques à contreventement spécial (SMF), les portiques à moment intermédiaire (IMF), les portiques à moment ordinaires (OMO), les cadres à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spécial (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Dans la section Vérification du béton offre la possibilité d'effectuer une vérification de la sismicité selon l'AISC 341-16 pour les barres en acier.
Cinq types SFRS (systèmes résistant aux forces sismiques) sont disponibles pour ce faire.
