Terminal de cruzeiros | Centro de cruzeiros 8 | Warnemünde

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Além do terminal de cruzeiros localizado no ancoradouro 7, foi construído em Warnemünde um segundo terminal de passageiros para navios de cruzeiro. Em determinadas ocasiões, chega a haver três navios em simultâneo a fazer escala no terminal.

Cliente ROSTOCK PORT GmbH
www.rostock-port.de
Arquiteto BASTMANN+ZAVRACKY
BDA ARCHITEKTEN GMBH
www.bz-architekten.de
Cálculo estrutural INROS LACKNER SE
www.inros-lackner.de

Parâmetros do modelo

Modelo

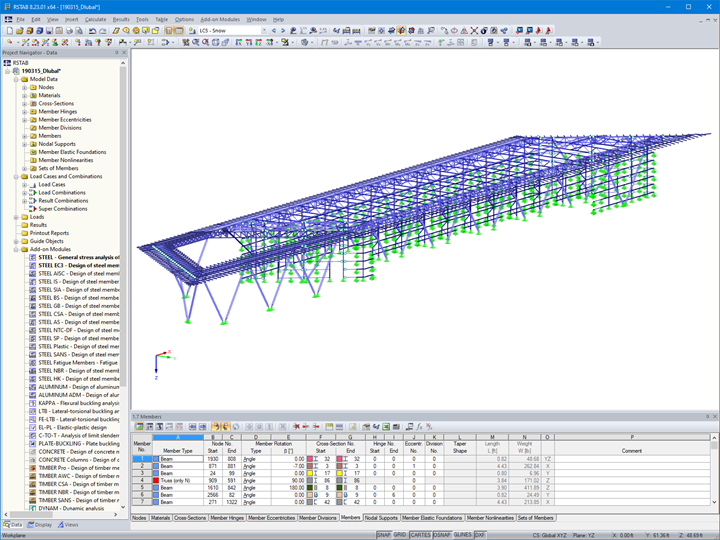

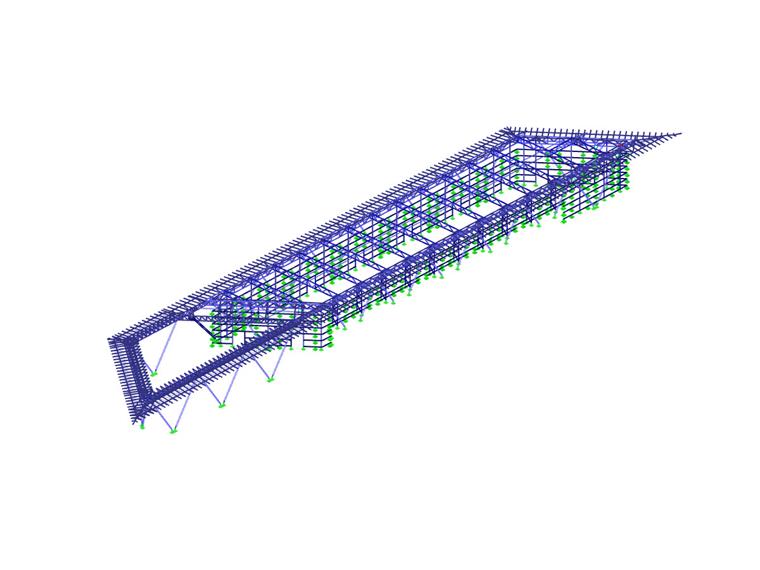

A INROS LACKNER SE foi a responsável pelo planeamento estrutural do novo edifício. Para o cálculo do modelo em 3D, foi utilizado o programa de estruturas reticuladas RSTAB.

Estrutura

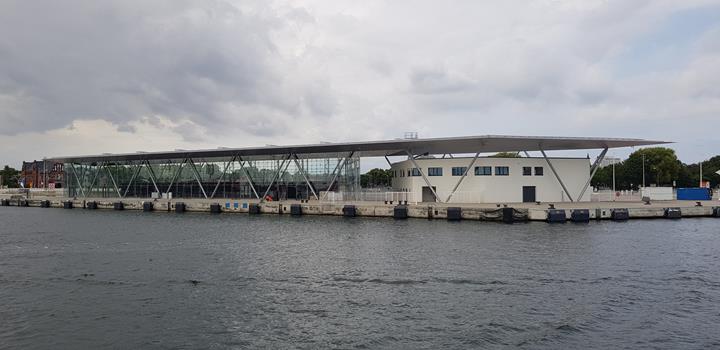

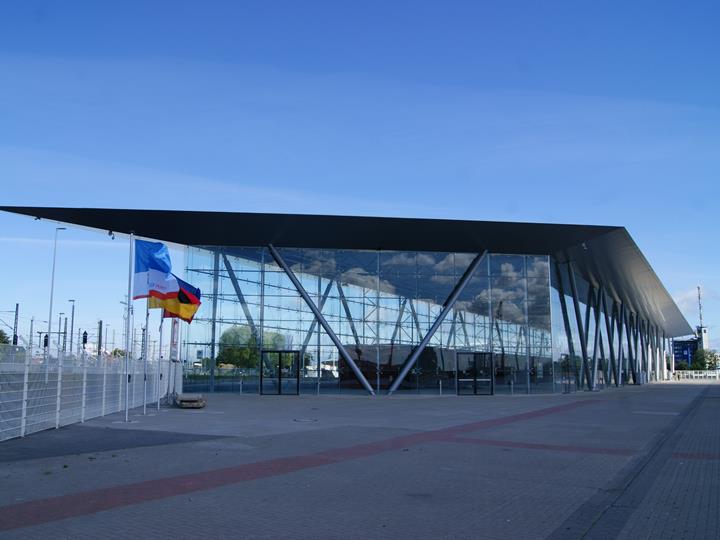

O novo terminal é constituído por um edifício de passageiros transparente e requintado de quatro frentes que inclui áreas para efetuar controlo de passaportes, serviços alfandegários e emissão de bilhetes. No lado terra, foram construídas estruturas planas em betão armado em forma de caixa para serviços de manutenção e instalações sanitárias.

A estrutura de apoio primária é constituída por pilares tubulares de aço em V que suportam as vigas treliçadas compostas por secções em I. Devido às más condições do solo na zona portuária, os pilares são ainda apoiados por estacas.

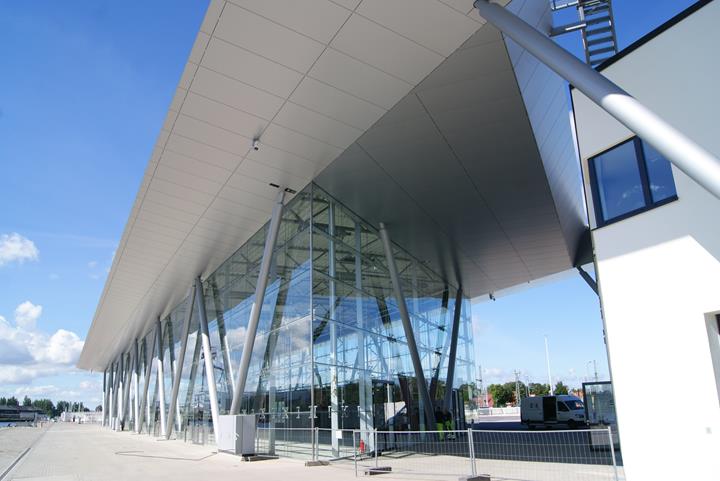

Junto à área de check-in, encontra-se um edifício de serviços em betão armado destinado ao manuseamento de bagagens e aos funcionários da alfândega, da polícia e do porto. A cobertura do edifício envidraçado do terminal de passageiros forma uma aba estreita à volta do edifício do terminal, não tendo, contudo, qualquer ligação estrutural com este.

Com a forma trapezoidal dos edifícios, o arquiteto procurou fundir a forma do terminal com a do cais.

Local do projeto

Am Passagierkai, Liegeplatz 8
18119 Rostock, Alemanha

Palavras-chave

Terminal de cruzeiros Edifício de aço Edifício do terminal
