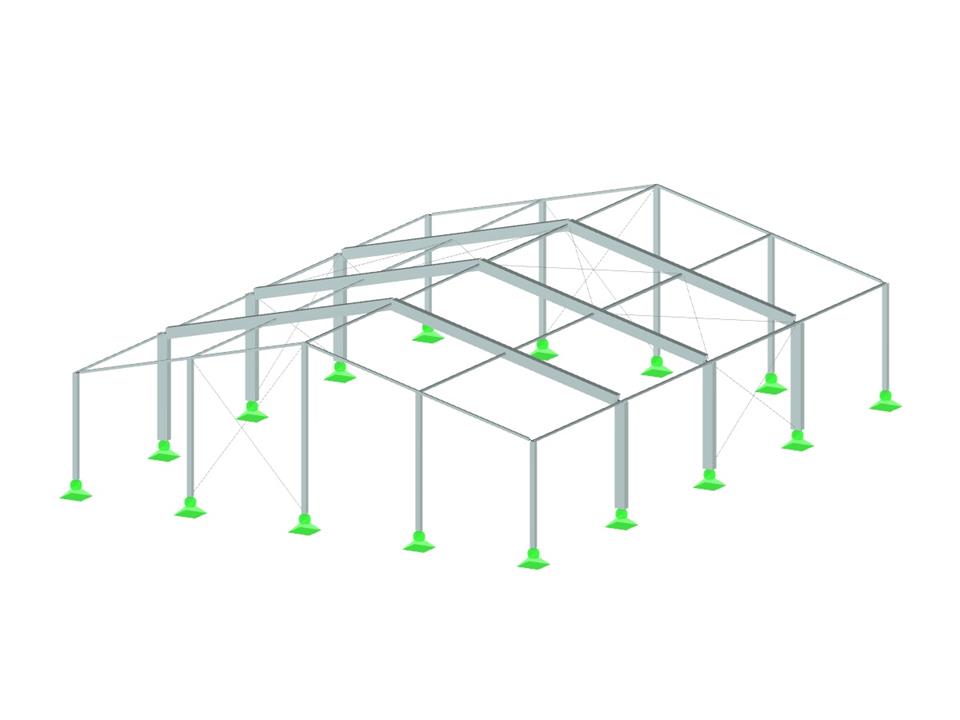

Estruturas de alumínio
| Número de nós | 41 |
| Número de barras | 72 |
| Número de casos de carga | 10 |
| Número de combinações de cargas | 162 |
| Número de combinações de resultados | 2 |
| Peso total | 1,061 t |
| Dimensões | 12,500 x 16,500 x 4,250 m |
| Versão do programa | 8.01.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
