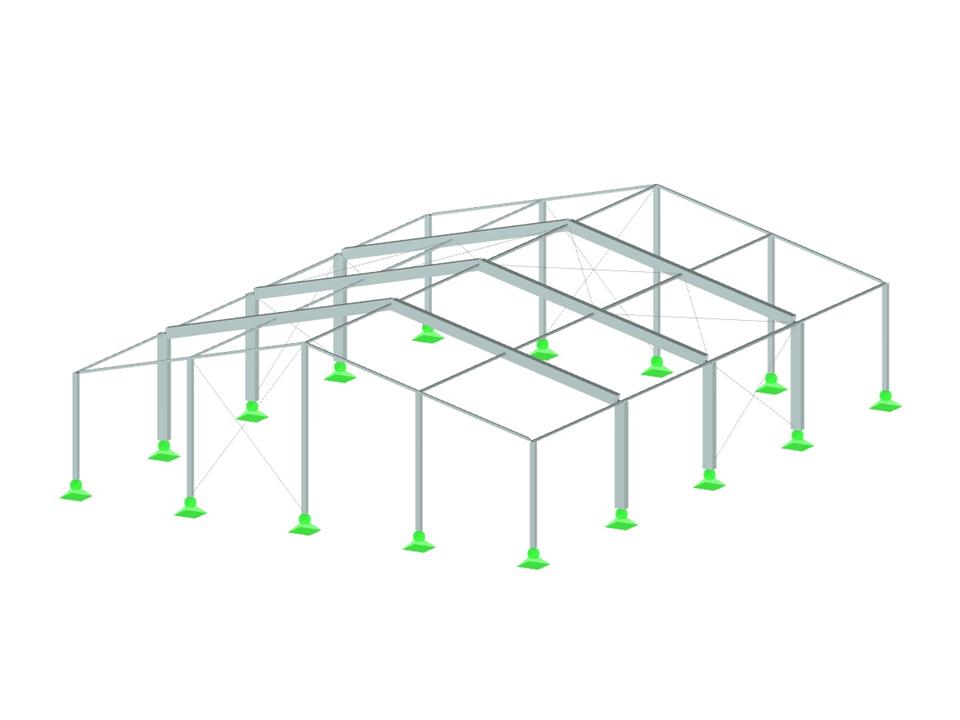

Hliníková konstrukce
| Počet uzlů | 41 |
| Počet prutů | 72 |
| Počet zatěžovacích stavů | 10 |
| Počet kombinací zatížení | 162 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 1,061 t |
| Rozměry | 12,500 x 16,500 x 4,250 m |
| Verze programu | 8.01.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
