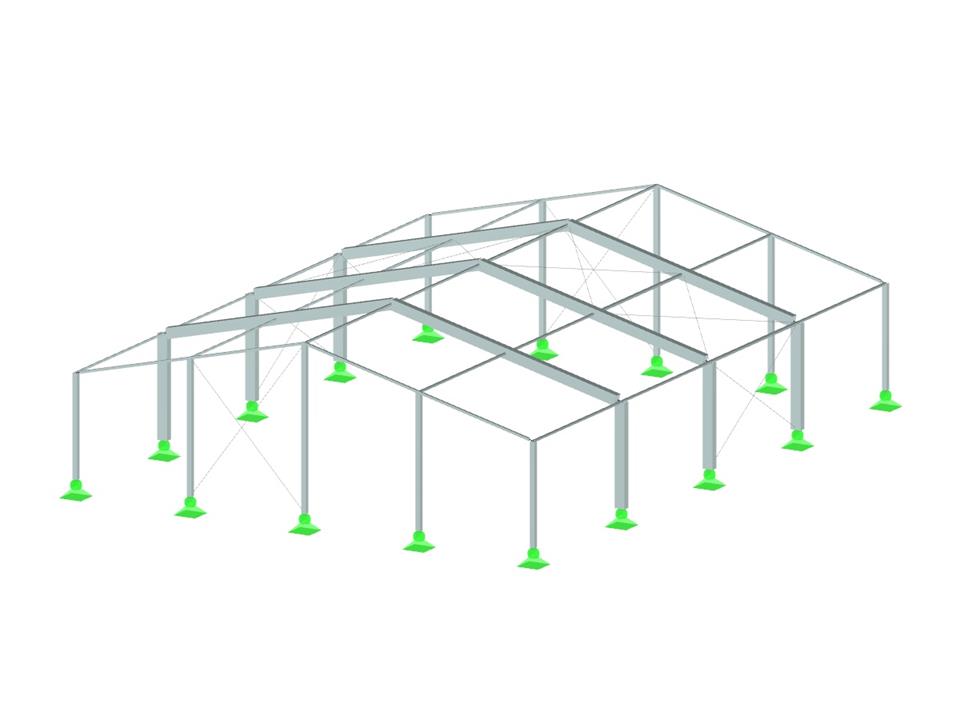

Konstrukcja aluminiowa
| Liczba węzłów | 41 |
| Liczba prętów | 72 |
| Ilość przypadków obciążenia | 10 |
| Ilość KO | 162 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,061 t |
| Wymiarowanie | 12,500 x 16,500 x 4,250 m |
| Wersja programu | 8.01.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
