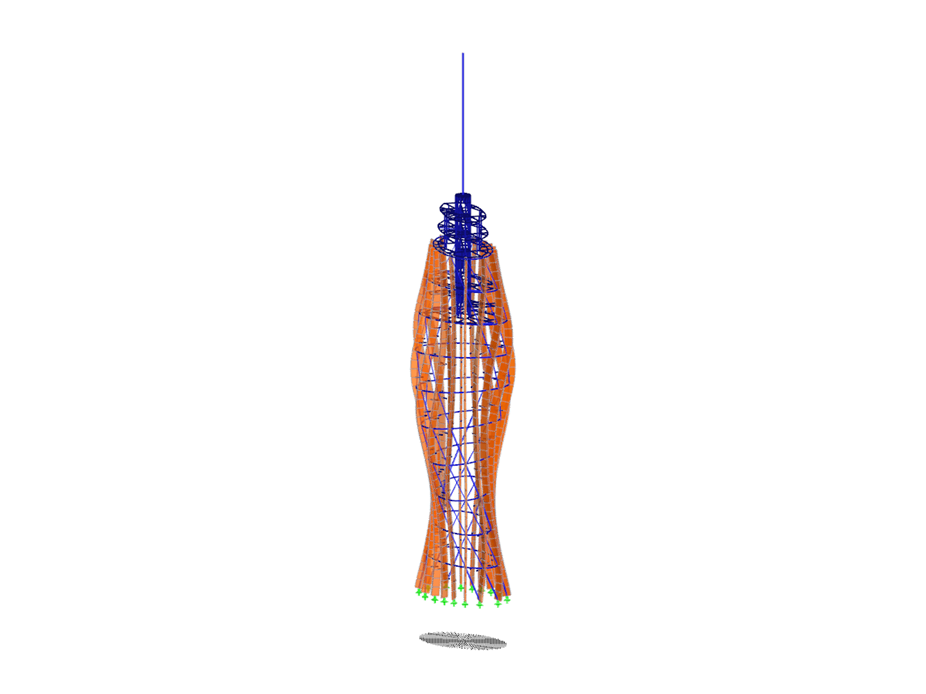

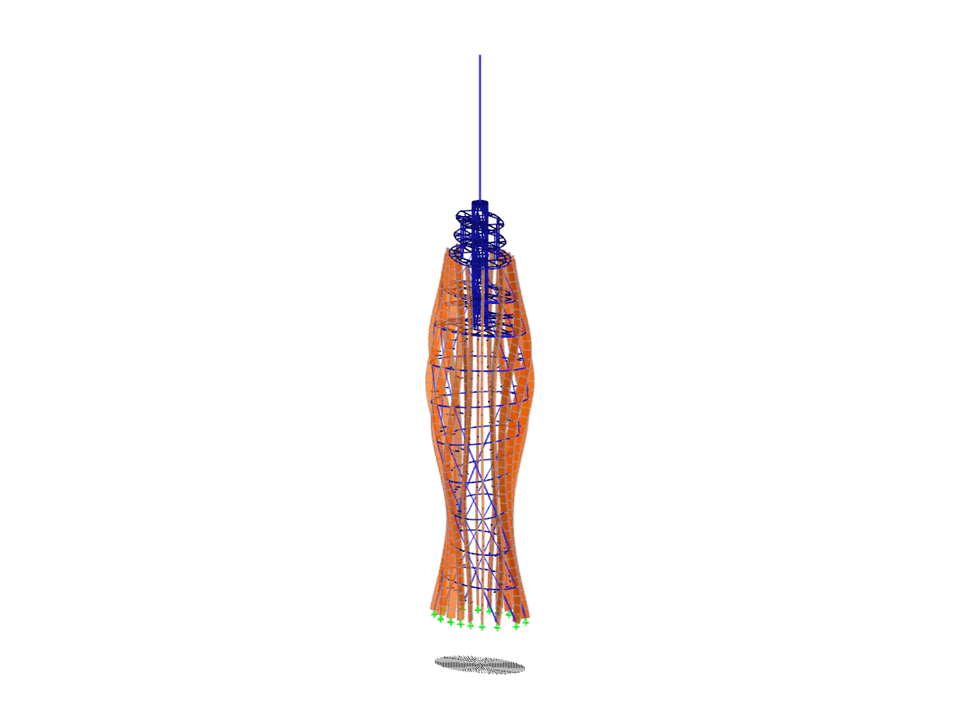

Torre de observação em madeira
| Número de nós | 1773 |
| Número de barras | 2474 |
| Número de casos de carga | 31 |
| Número de combinações de cargas | 26 |
| Número de combinações de resultados | 1 |
| Peso total | 369,689 t |
| Dimensões | 17,271 x 17,271 x 109,090 m |
| Versão do programa | 8.02.00 |
Seminário web
Seminário web
Função do programa
.png?mw=350&hash=c80fc4b2f478e279fb08dd1037bd77d920f7f79c)
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
