Der wahrscheinlich höchste Holzaussichtsturm der Welt wurde im Juni 2013 im österreichischen Klagenfurt am Wörthersee eröffnet. Inklusive der Spitze ist der Turm 100 Meter hoch. Er besitzt eine geschlossene und drei freie begehbare Aussichtsplattformen, die einen atemberaubenden Blick über den Alpe Adria Raum und die Seenlandschaft Kärntens bieten.
Die von den Architekten Klaura + Kaden gewählte Spiralform steht symbolisch für Wachstum und Entwicklung.
Ein weiteres Highlight des Turms ist die mit fast 52 m höchste überdachte Rutsche Europas. Sie befindet sich im Inneren der Konstruktion. Auf ihr werden Geschwindigkeiten bis zu 25 km/h erreicht.
Die statische Berechnung dieses spektakulären Bauwerks wurde von LACKNER + RAML mit RSTAB erstellt.
LACKNER + RAML Ziviltechniker – GmbH
Villach, Österreich
vitrag.eu

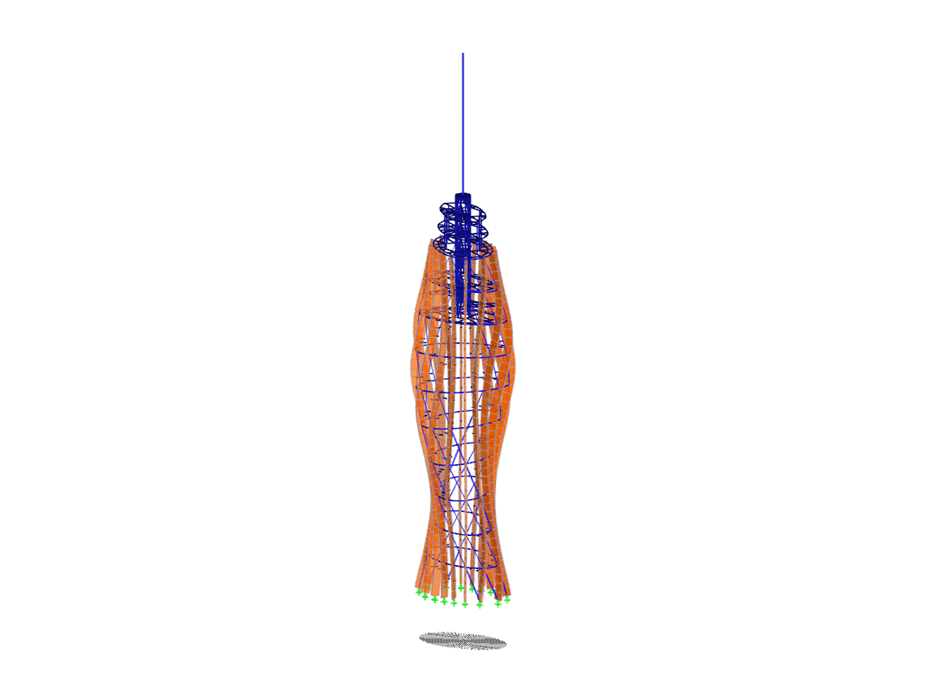

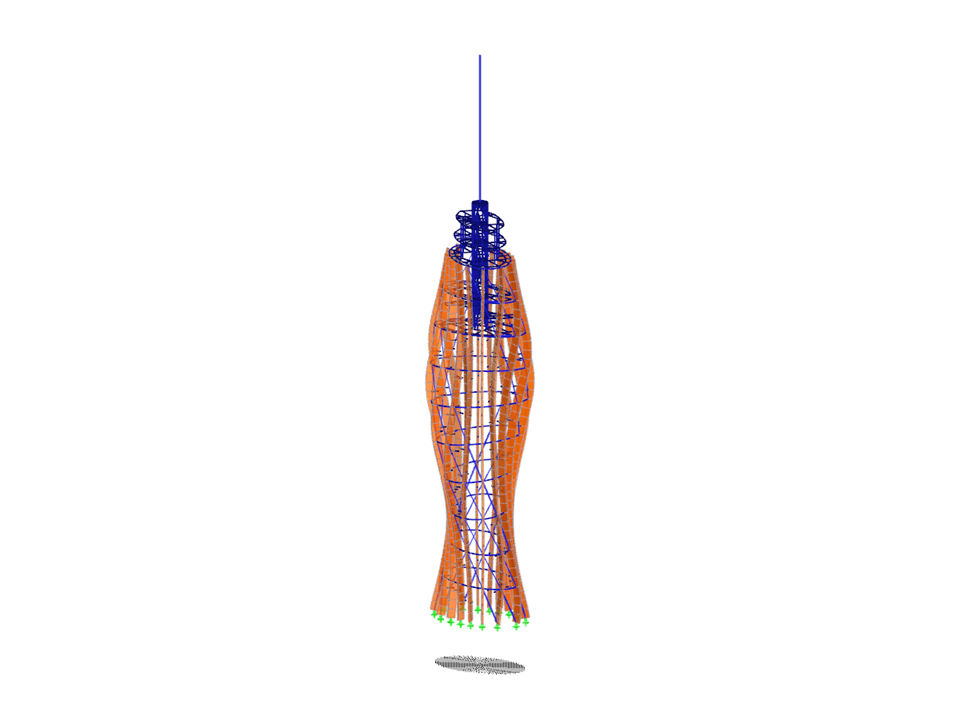

Visualisiertes 3D-Modell in RSTAB und in DYNAM berechnete Eigenform (© LACKNER + RAML)
Holzaussichtsturm
| Anzahl Knoten | 1773 |
| Anzahl Stäbe | 2474 |
| Anzahl Lastfälle | 31 |
| Anzahl Lastkombinationen | 26 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 369.689 t |
| Abmessungen | 17.271 x 17.271 x 109.090 m |
| Programmversion | 8.02.00 |
