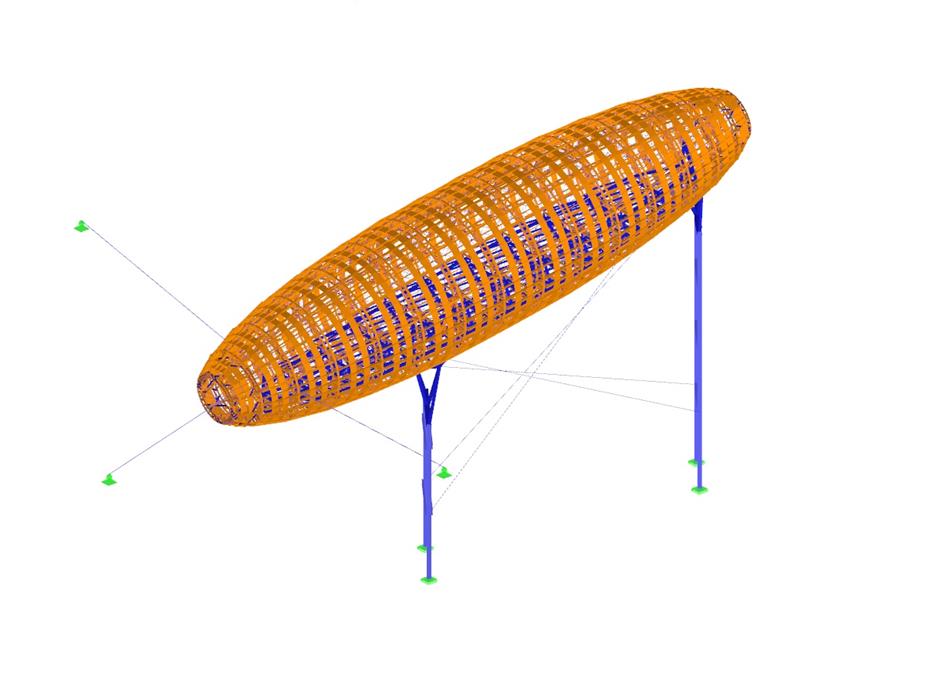

Estrutura do zepelim em madeira e aço
| Número de nós | 4375 |
| Número de linhas | 12038 |
| Número de barras | 11492 |
| Número de casos de carga | 21 |
| Número de combinações de cargas | 976 |
| Número de combinações de resultados | 1 |
| Peso total | 49,169 t |
| Dimensões | 39,386 x 51,625 x 25,205 m |
| Versão do programa | 5.23.01 |
