Zepelim Gulliver no Centro DOX em Praga, República Checa

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

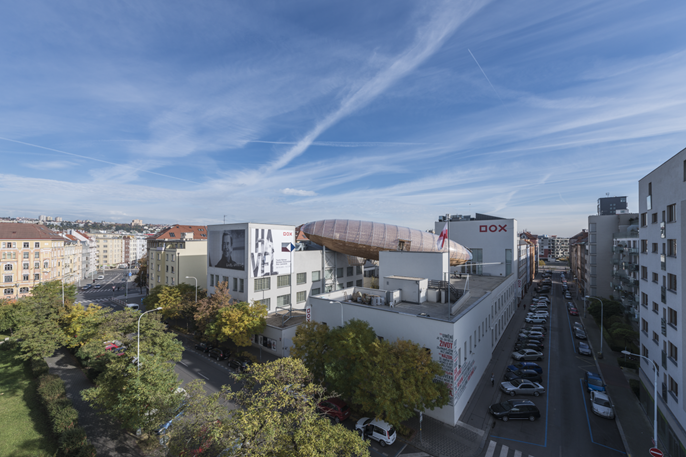

No início de dezembro de 2016, foi aberto ao público um enorme zepelim em madeira que está "suspenso" sobre o Centro de Arte Contemporânea em Praga, na República Checa.A estrutura única do zepelim em madeira e aço tem o nome de "Gulliver" (Golias) e simboliza o eterno desejo de voar do ser humano e um certo ideal utópico. O Gulliver servirá como espaço para eventos de literatura relacionados com os temas das exibições no DOX. Estas exibições caracterizam-se pela reflexão crítica sobre a situação do mundo contemporâneo.

Planeamento estrutural Ing. Zbyněk Šrůtek (madeira, aço, membrana)
Česká Skalice, República Checa
www.timberdesign.cz

Ing. Pavel Kocourek (aço)
Ing. Jana Divíšková (fundação)
Praga, República Checa
Design Leoš Válka
Praga, República Checa
Arquitetos Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Praga, República Checa
hutarchitektury.cz
Empreiteiro geral STYLBAU, s.r.o.
Hradec Králové, República Checa
www.stylbau.cz
Subempreiteiros Estrutura em madeira
TIMBER DESIGN s.r.o.
Česká Skalice, República Checa
www.timberdesign.cz

Estrutura em aço
ELEKTRO MOSEV spol. s r.o.
Hradec Králové, República Checa
www.elektromosev.cz
Investidor Centro de Arte Contemporânea DOX
Praga, República Checa
www.dox.cz

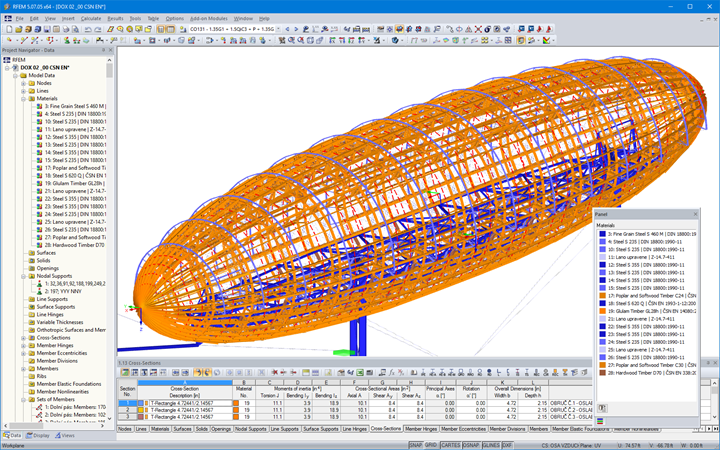

Modelo

Estrutura

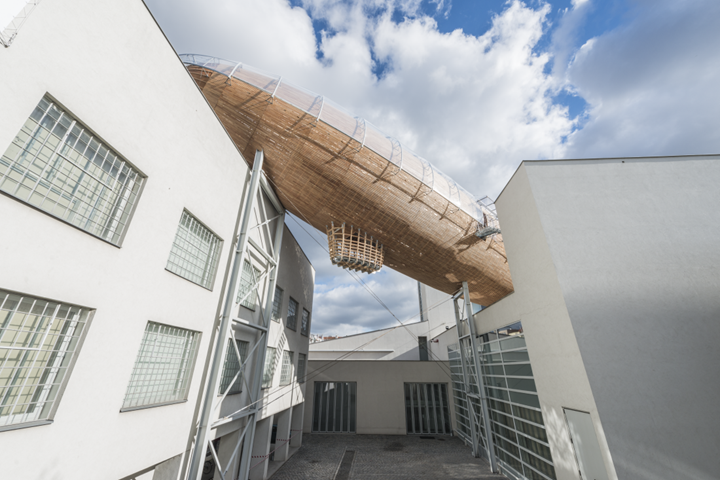

A estrutura de apoio do zepelim é constituída por 14 arcos de treliça, dispostos em direção transversal com um espaçamento de 2,2–3 m. Os arcos estão unidos entre si através de elementos laterais e auxiliares que convergem na parte superior num anel de aço. Os elementos estruturais são constituídos por madeira de larício, elementos galvanizados ao fogo e ligadores inoxidáveis e galvanizados ao fogo.

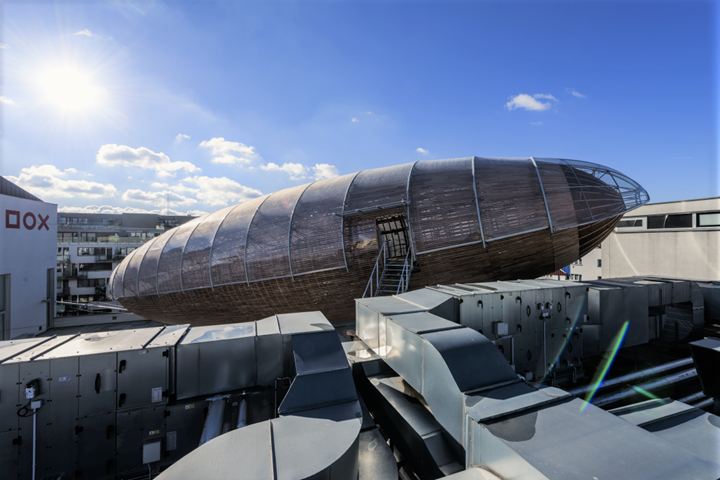

A estrutura porticada inclui cabos em aço para assegurar a estabilidade espacial global. O pórtico de madeira tem um recobrimento de lamelas de madeira de larício e está protegido contra as ações climatéricas através de uma estrutura de membrana na metade superior da estrutura. Assim sendo, a estrutura de membrana constituída por folhas ETFE cria uma espécie de guarda-chuva para toda a estrutura do zepelim.

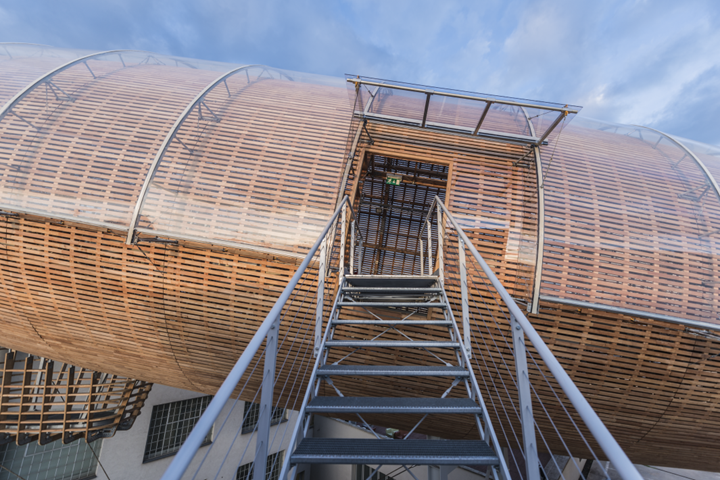

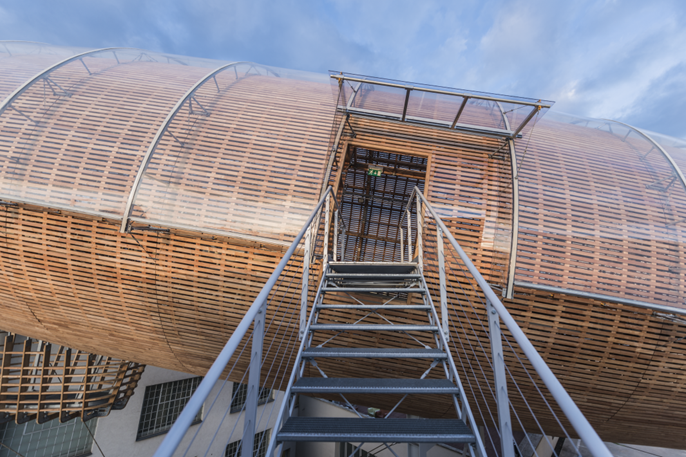

O pórtico em madeira do zepelim está ancorado a uma estrutura de apoio inclinada em aço a uma determinada altura, que serve de fundação de apoio para o chão em madeira do interior da aeronave. A estrutura é suportada por dois pilares de treliça em aço, posicionados ao longo das paredes dos edifícios no pátio do Centro DOX. Os pilares estão assentes em fundações de estacas construídas de novo. A parte em consola da estrutura de apoio em aço que excede as paredes do edifício é estabilizada por uma tranca e cabos na direção horizontal. O acesso ao zepelim é através de duas escadas laterais em aço.

O casco do zepelim é completado por uma gôndola, à qual se pode aceder através de uma escada em aço no interior. O zepelim está equipado com dispositivos audiovisuais e de iluminação. Uma vez que foi instalado um aquecimento de infravermelhos, a aeronave pode ser visitada durante todo o ano.

A área total da construção é de 322 m², sendo que a área acessível no interior é de 161 m² e o volume da estrutura ascende aos 2050 m³.
