Manual online do RFEM | 4.4 Superfícies

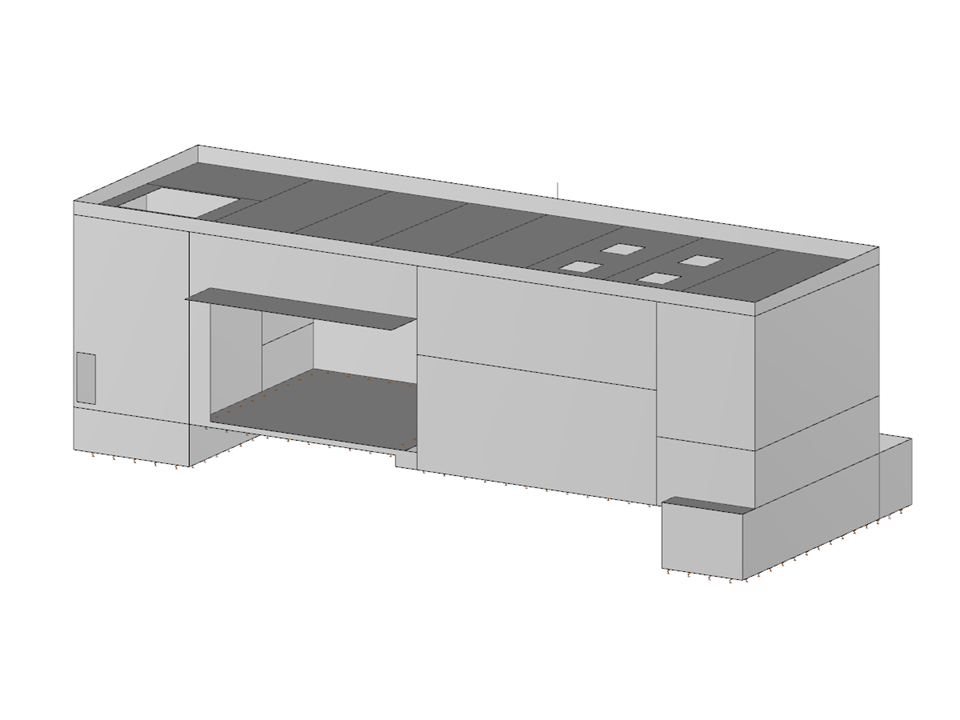

Estrutura de betão armado
| Número de nós | 187 |
| Número de linhas | 272 |
| Número de barras | 17 |
| Número de superfícies | 67 |
| Número de casos de carga | 8 |
| Número de combinações de cargas | 141 |
| Número de combinações de resultados | 2 |
| Peso total | 1552,762 t |
| Dimensões | 32,960 x 15,300 x 13,110 m |
| Versão do programa | 4.10.19 |
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
Função do programa
![[EN] FAQ 005472](/pt/webimage/048372/3792404/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
![[EN] FAQ 005432](/pt/webimage/046866/3675556/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
Função do programa
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
Programa principal
A nova geração do software 3D de elementos finitos é utilizada para o cálculo estrutural de barras, superfícies e sólidos.
Módulo
O módulo Dimensionamento de betão permite realizar várias verificações de acordo com as normas internacionais. Permite dimensionar barras, superfícies e pilares, bem como realizar verificações ao punçoamento e de deformação.
Módulo
O módulo Análise de fases de construção (CSA) permite-lhe considerar o processo de construção de estruturas (estruturas de barras, superfícies e sólidos) no RFEM.
Módulo
A determinação precisa das condições do solo afeta significativamente a qualidade da análise estrutural dos edifícios.
Módulo
O módulo Análise modal permite o cálculo de valores próprios, frequências naturais e períodos naturais para modelos de barras, superfícies e sólidos.
Módulo
O módulo inclui uma biblioteca extensa de acelerogramas de zonas sísmicas que pode ser utilizada para gerar espectros de resposta.
Módulo
Com a ajuda do módulo Análise pushover, pode analisar os efeitos de um sismo no seu edifício em específico e, assim, avaliar se o edifício consegue suportar um sismo.
Módulo
A informação sobre os pisos e o modelo completo (centro de gravidade) é apresentada em tabelas e gráficos.
Módulo
O módulo Dimensionamento de alvenaria para o RFEM 6 permite o dimensionamento de alvenaria utilizando o método de elementos finitos. Foi desenvolvido no âmbito do projeto de investigação DDMaS – Digitizing the design of masonry structures (Digitalização do dimensionamento de estruturas de alvenaria). O modelo de material representa o comportamento não linear da combinação de tijolo e argamassa sob a forma de uma macromodelação.
Módulo
O módulo Comportamento de material não linear permite considerar as não linearidades de materiais no RFEM, por exemplo, plástico isotrópico, plástico ortotrópico, dano isotrópico).
Módulo
O módulo Estabilidade da estrutura realiza análises de estabilidade de estruturas. Determina os fatores de carga críticos e os modos de estabilidade correspondentes.
Módulo
O módulo Análise em função do tempo (TDA) permite considerar o comportamento do material em função do tempo para barras. Os efeitos de longo prazo, tais como fluência, retração e envelhecimento, podem influenciar a distribuição dos esforços internos, dependendo da estrutura.
Módulo
O módulo Torção com empenamento (7 GDL) permite considerar o empenamento da secção como um grau de liberdade adicional ao calcular barras.
Módulo
O módulo Análise tensão-deformação realiza uma verificação geral de tensões calculando as tensões existentes e comparando-as com as tensões limite.
Módulo
O módulo Dimensionamento de aço realiza dimensionamentos de barras de aço para os estados limite último e de utilização de acordo com várias normas.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Módulo
O módulo Ligações de aço do RFEM ajuda-o a analisar ligações de aço utilizando um modelo de elementos finitos. A modelação é executada de forma totalmente automática em segundo plano e pode ser controlada por si através da entrada simples e habitual de componentes.
Programa principal
Este moderno programa de cálculo estrutural 3D é adequado para o cálculo estático e dinâmico de estruturas de pórticos, assim como o dimensionamento de betão, aço, madeira e outros materiais.
Módulo
O módulo Estabilidade da estrutura realiza análises de estabilidade das estruturas.
Módulo
O módulo Torção com empenamento (7 GDL) permite considerar o empenamento da secção como um grau de liberdade adicional ao calcular barras.
Módulo
O módulo Análise modal permite calcular valores próprios, frequências naturais e períodos naturais para modelos de barras, superfícies e sólidos.
Módulo
O módulo inclui uma biblioteca extensa de acelerogramas de zonas sísmicas que pode ser utilizada para gerar espectros de resposta.
Módulo
O módulo Análise tensão-deformação realiza uma verificação geral de tensões calculando as tensões existentes e comparando-as com as tensões limite.
Módulo
O módulo Dimensionamento de betão permite realizar várias verificações para barras e pilares de acordo com as normas internacionais.
Módulo
O módulo Dimensionamento de aço realiza dimensionamentos de barras de aço para os estados limite último e de utilização de acordo com várias normas.
Módulo
Além disso, este módulo estima os custos do modelo ou as emissões de CO2 especificando os custos unitários ou as emissões por definição de material para o modelo estrutural.
Módulo
Além disso, este módulo estima os custos do modelo ou as emissões de CO2 especificando os custos unitários ou as emissões por definição de material para o modelo estrutural.
Módulo
O módulo Superfícies multicamadas permite ao utilizador definir estruturas de superfícies de várias camadas. O cálculo pode ser realizado com ou sem o acoplamento de corte.
Módulo
O módulo Dimensionamento de madeira realiza verificações dos estados limite último e de utilização, bem como de resistência ao fogo, de barras de madeira de acordo com várias normas.
Módulo
O módulo Dimensionamento de alumínio realiza os dimensionamentos de barras de alumínio para os estados limite último e de utilização de acordo com várias normas.
Módulo
O módulo Dimensionamento de madeira realiza verificações dos estados limite último e de utilização, bem como de resistência ao fogo, de barras de madeira de acordo com várias normas.
Módulo
O módulo Dimensionamento de alumínio realiza dimensionamentos de barras de alumínio para os estados limite último e de utilização de acordo com várias normas.
