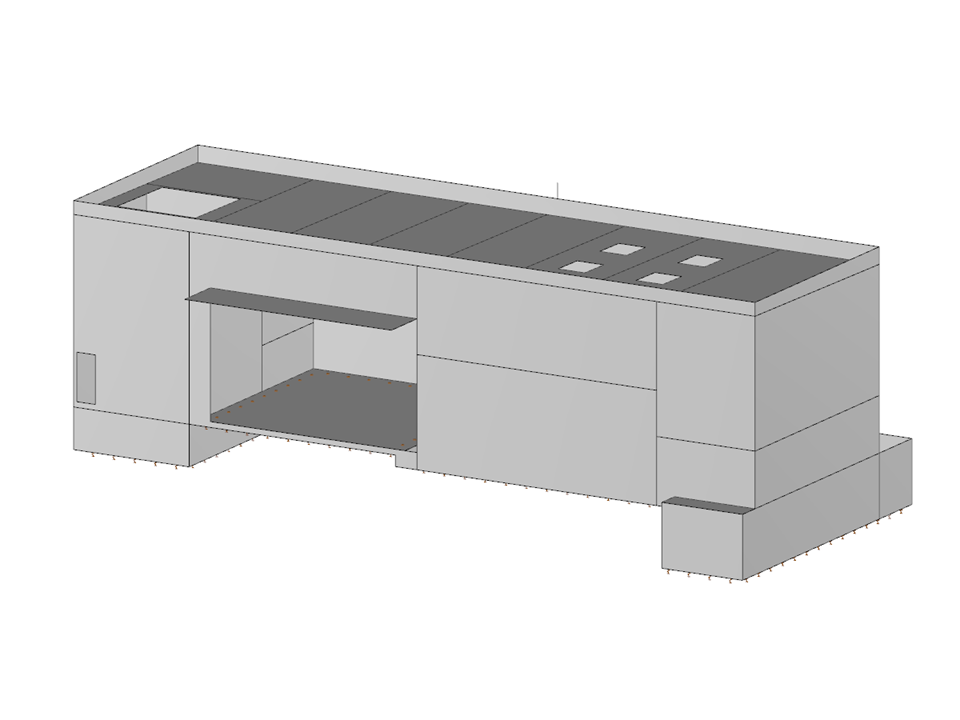

Železobetonová konstrukce
| Počet uzlů | 187 |
| Počet linií | 272 |
| Počet prutů | 17 |
| Počet ploch | 67 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 141 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 1552,762 t |
| Rozměry | 32,960 x 15,300 x 13,110 m |
| Verze programu | 4.10.19 |
Funkce programu
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Geotechnická analýza pro RFEM vytvoří na základě charakteristik zemních sond těleso pro analyzované podloží. Přesné stanovení základových poměrů výrazně ovlivňuje kvalitu statického výpočtu budov.
Addon
Addon Modální analýza umožňuje vypočítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
Addon obsahuje rozsáhlou databázi akcelerogramů ze seizmických oblastí, které lze použít pro generování spektra odezvy.
Addon
V addonu Pushover analýza můžete analyzovat dopady zemětřesení na svou konkrétní budovu a posoudit tak, zda budova zemětřesení odolá.
Addon
Addon Model budovy pro RFEM umožňuje definovat a upravovat budovu pomocí podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
Addon
Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM, například izotropní plasticitu, ortotropní plasticitu, izotropní poškození).
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Addon
Addon Časově závislá analýza (TDA) umožňuje zohlednit v programu RFEM časově závislé chování materiálu u prutů. Dlouhodobé účinky, jako je dotvarování, smršťování a stárnutí, mohou v konstrukci ovlivnit průběh vnitřních sil.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Addon
Addon Ocelové přípoje pro RFEM vám umožňuje analyzovat ocelové přípoje pomocí MKP modelu. Vytvoření modelu probíhá zcela automaticky na pozadí a vy ho ovládáte jednoduchým a známým zadáváním komponent.
Hlavní program
Moderní 3D program pro statické výpočty je vhodný pro statické a dynamické výpočty prutových konstrukcí a pro posouzení betonu, oceli, dřeva a dalších materiálů.
Addon
Addon Stabilita konstrukce provádí posouzení stability konstrukcí.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Modální analýza umožňuje počítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
Addon obsahuje rozsáhlou databázi akcelerogramů ze seizmických oblastí, které lze použít pro generování spektra odezvy.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení prutů a sloupů podle mezinárodních norem.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Kromě toho tento addon odhaduje náklady modelu nebo emise CO2 zadáním jednotkových nákladů nebo emisí podle definice materiálu pro statický model.
Addon
Dvoudílný addon Optimalizace & odhad nákladů/ Odhad emisí CO2 hledá vhodné parametry pro parametrické modely a bloky pomocí umělé inteligence (AI) optimalizace rojem částic (PSO) pro splnění běžných optimalizačních kritérií. Kromě toho tento addon odhaduje náklady modelu nebo emise CO2 zadáním jednotkových nákladů nebo emisí podle definice materiálu pro statický model.
Addon
Addon Vícevrstvé plochy umožňuje uživateli zadávat vícevrstvé skladby ploch. Výpočet lze provést se zohledněním smykového spřažení nebo bez něj.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení hliníkových konstrukcí umožňuje posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení hliníkových konstrukcí provádí posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
