Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.

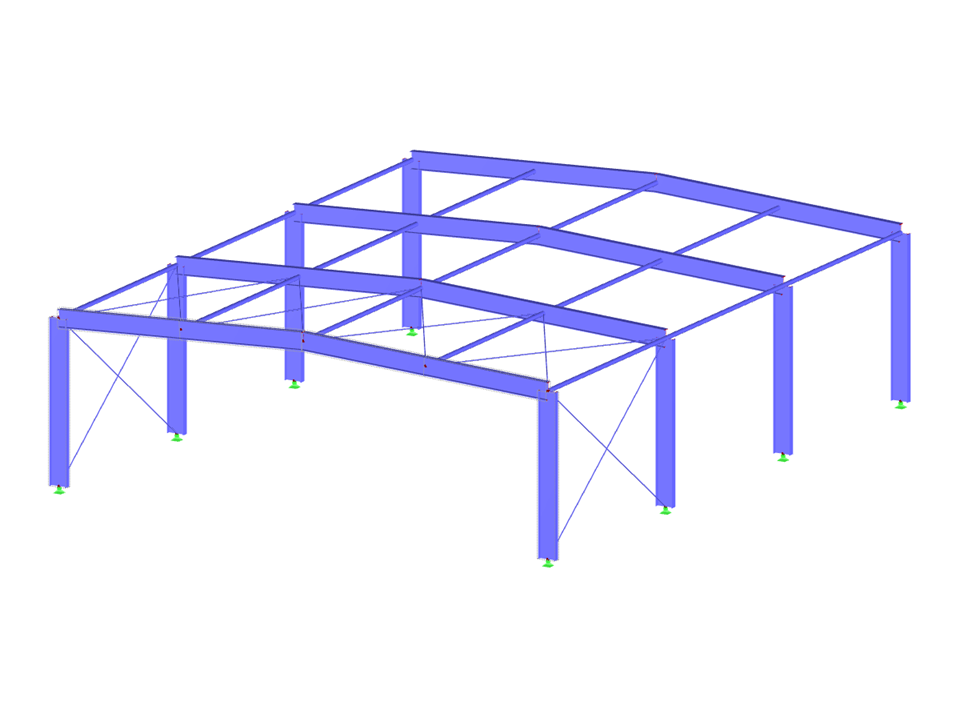

Pórtico
Modelo para download
Descrição
Faça o download aqui do modelo de estrutura de pórticos e abra-o com o software de análise de elementos finitos RFEM.
Este modelo é utilizado no seminário web gratuito 'Análise de estabilidade em estruturas de aço com o RFEM e o RSTAB' apresentado em versão alemã em 24 de novembro de 2020 (1 de dezembro de 2020 em inglês).
Modelo utilizado em
- Evento 002133 | Análise de estabilidade em estruturas de aço com o RFEM e o RSTAB
- Evento 002138 | Verificações de estabilidade em construções de aço com o RFEM e o RSTAB
- Vídeo 002063 | Análise de estabilidade em estruturas de aço com o RFEM e o RSTAB
- Vídeo 002081 | Projeto de estabilidade em construção em aço com o RFEM e o RSTAB
Palavras-chave
Estrutura porticada método da barra equivalente Método geral EC 3 Eurocódigo 3
Escreva um comentário...
Escreva um comentário...
- Visualizações 297x
- Downloads 113x
- Atualizado 5 de janeiro de 2021
- Tamanho 1,83 MB
- Número de nós 28
- Número de linhas 51
- Número de barras 51
- Número de casos de carga 1
- Número de combinações de cargas 1
- Peso total 5,977 t
- Dimensões 40,53 x 50,37 x 13,70 pés
- Versão do programa 5.24.01.156507
