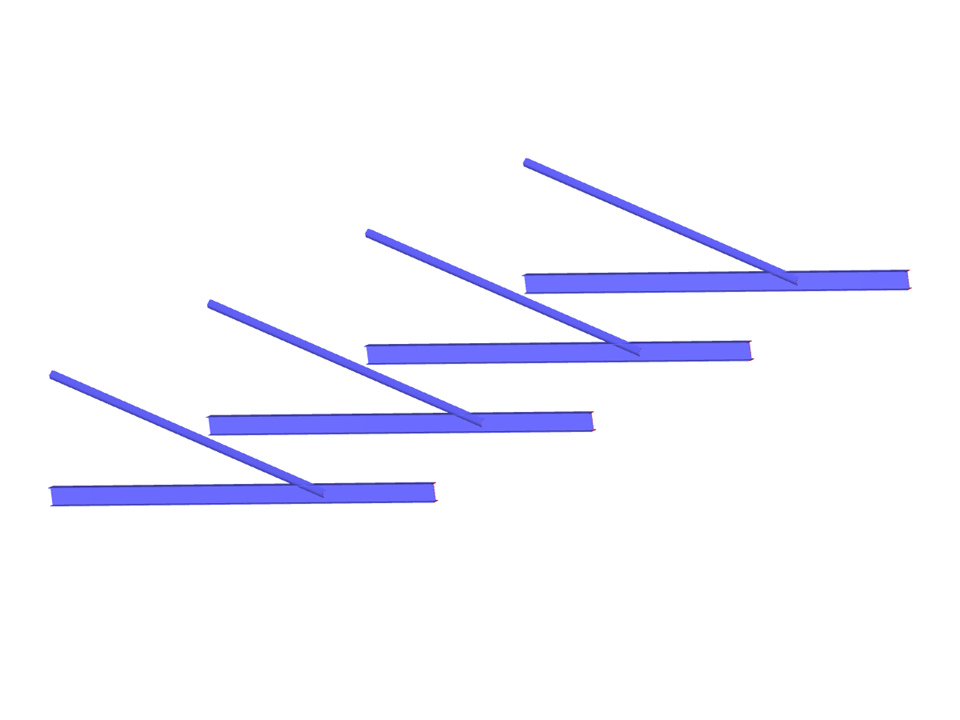

Este modelo demonstra tecnicamente como as estruturas de aço podem ser movidas ou copiadas para um sistema de coordenadas personalizado. O método apresentado requer inicialmente a definição de um sistema de coordenadas criado pelo usuário para transformar partes específicas do modelo. A aplicação ilustra abordagens práticas para a reorganização espacial e integração dos componentes do modelo. Uma imagem complementar visualiza a configuração apresentada e apoia a compreensão do processo de transformação.
Modelo utilizado em
Estrutura de aço em sistema de coordenadas personalizado
Número de nós | 97 |
Número de linhas | 152 |
Número de barras | 152 |
Número de casos de carga | 2 |
Peso total | 43,067 t |
Dimensões (métricas) | 35,003 x 30,894 x 10,447 m |
Dimensões (imperial) | 114.84 x 101.36 x 34.27 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
