Anhand dieses Modells wurde gezeigt, wie man Modelle oder Teile des Modells in einem benutzerdefiniertes Koordinatensystem verschiebt oder kopiert. Um diese Option zu nutzen, muss natürlich ein eigendefiniertes Koordinatensystem vorhanden sein.

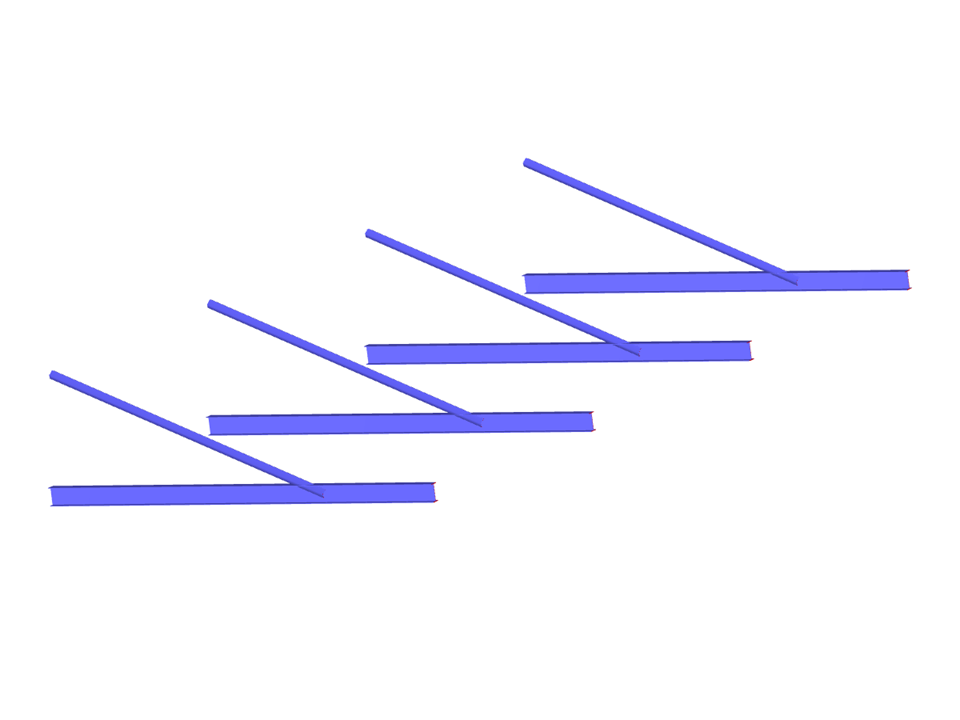

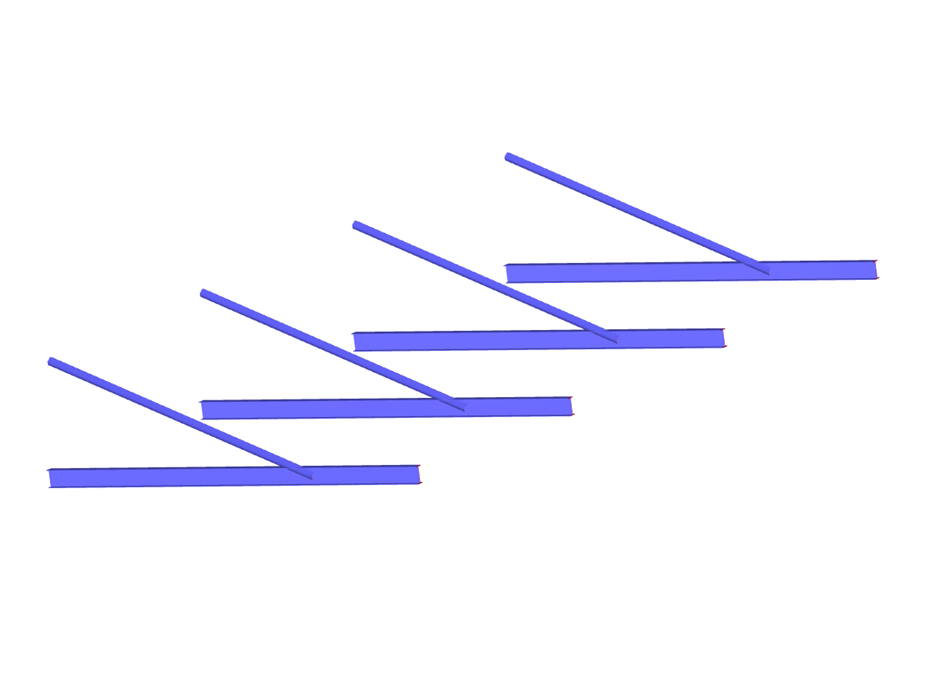

Stahlstruktur
| Anzahl Knoten | 97 |
| Anzahl Linien | 152 |
| Anzahl Stäbe | 152 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 43.006 t |
| Abmessungen | 35.003 x 10.000 x 30.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
