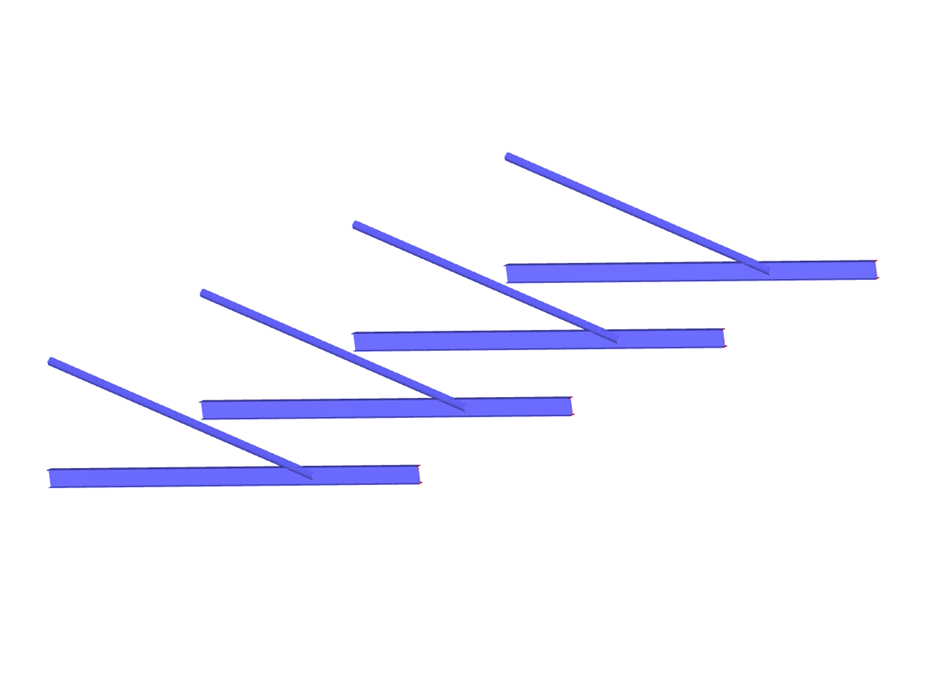

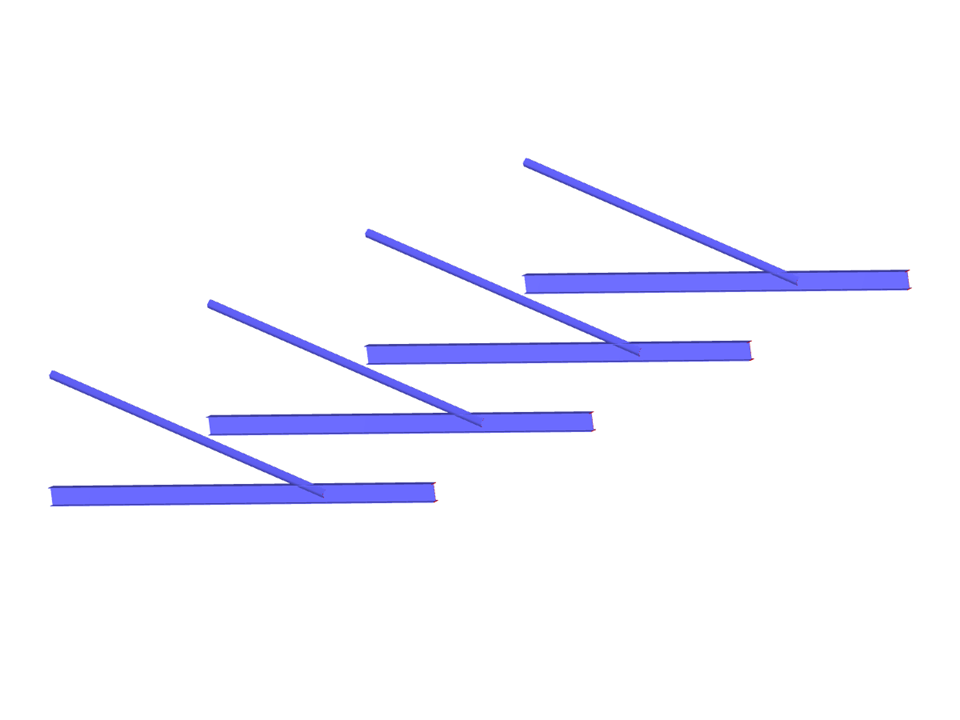

Ce modèle démontre de manière précise comment déplacer ou copier des structures métalliques dans un système de coordonnées personnalisé. La méthode présentée nécessite d’abord la définition d’un système de coordonnées spécifique pour transformer de manière ciblée les parties du modèle. L’application illustre des approches pratiques pour la réorganisation spatiale et l’intégration des composantes du modèle. Une image d'accompagnement visualise la configuration présentée et aide à comprendre le processus de transformation.
Modèle utilisé dans
Structure acier dans le système de coordonnées personnalisé
| Nombre de nœuds | 97 |
| Nombre de lignes | 152 |
| Nombre de barres | 152 |
| Nombre de cas de charge | 2 |
| Poids total | 43,067 t |
| Dimensions (métrique) | 35,003 x 30,894 x 10,447 m |
| Dimensions (impériales) | 114.84 x 101.36 x 34.27 feet |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
