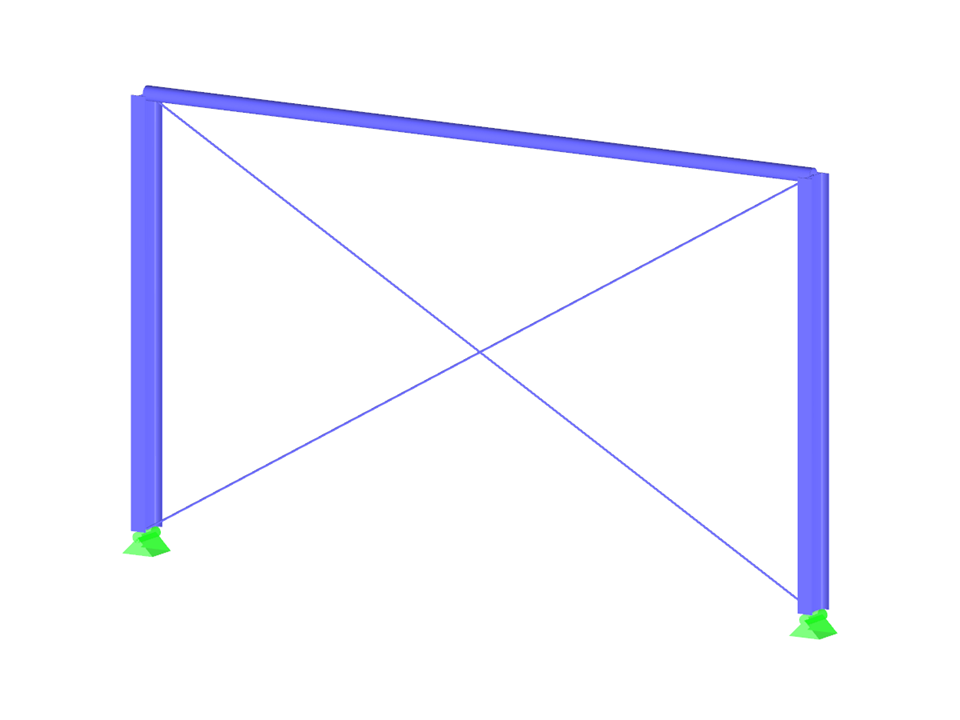

Este modelo ilustra uma estrutura de pórtico, um sistema estático composto exclusivamente por barras. Demonstra como as cargas mecânicas podem ser transmitidas por meio de nós e barras. A imagem associada mostra uma representação esquemática da geometria típica, com pontos de conexão e divisões de barras bem definidas. A modelação precisa permite um estudo detalhado das propriedades estruturais de uma armação de barras. O sistema é ideal para análise e avaliação de mecanismos de ligação e transmissão de forças.
Análise de Estrutura de Viga
| Número de nós | 4 |
| Número de linhas | 5 |
| Número de barras | 5 |
| Número de casos de carga | 1 |
| Peso total | 0,472 t |
| Dimensões (métricas) | 0,640 x 7,640 x 4,320 m |
| Dimensões (imperial) | 2.1 x 25.07 x 14.17 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
