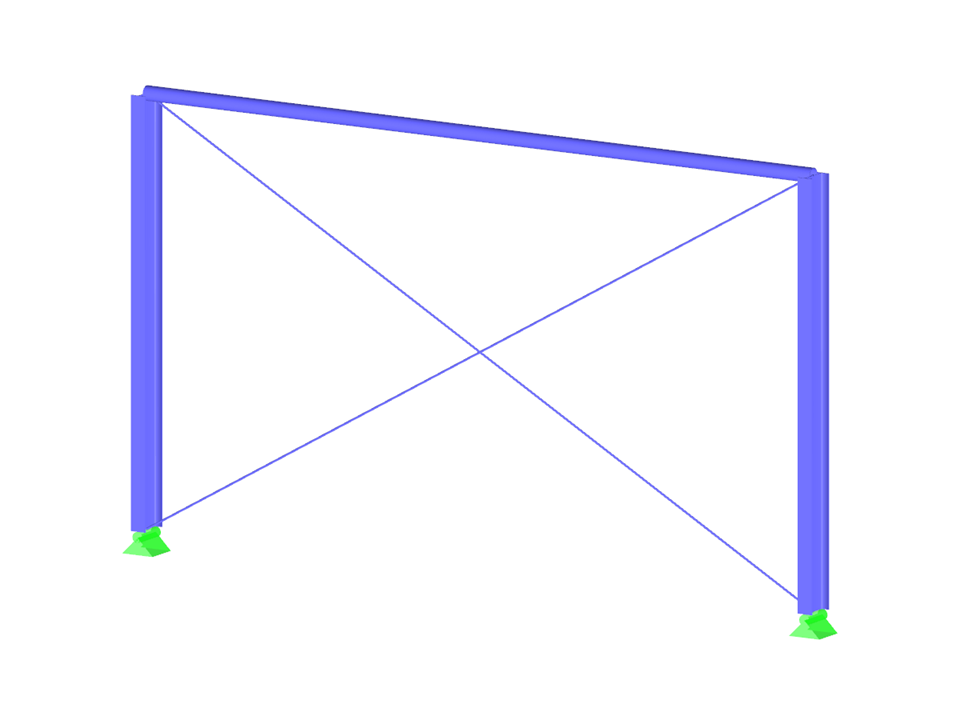

Model przedstawia konstrukcję prętową – układ statyczny składający się wyłącznie z prętów. Ilustruje sposób przenoszenia obciążeń mechanicznych za pośrednictwem węzłów i prętów. Dołączona ilustracja przedstawia schematyczną geometrię konstrukcji, z wyraźnie określonymi punktami połączeń i podziałem na pręty. Precyzyjne modelowanie umożliwia szczegółową analizę właściwości konstrukcyjnych układu prętowego. System doskonale nadaje się do analizy i oceny mechanizmów połączeń oraz przenoszenia sił.
Analiza konstrukcji prętowej
| Liczba węzłów | 4 |
| Liczba linii | 5 |
| Liczba prętów | 5 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,472 t |
| Wymiary (metryczne) | 0,640 x 7,640 x 4,320 m |
| Wymiary (imperialne) | 2.1 x 25.07 x 14.17 feet |
| Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
