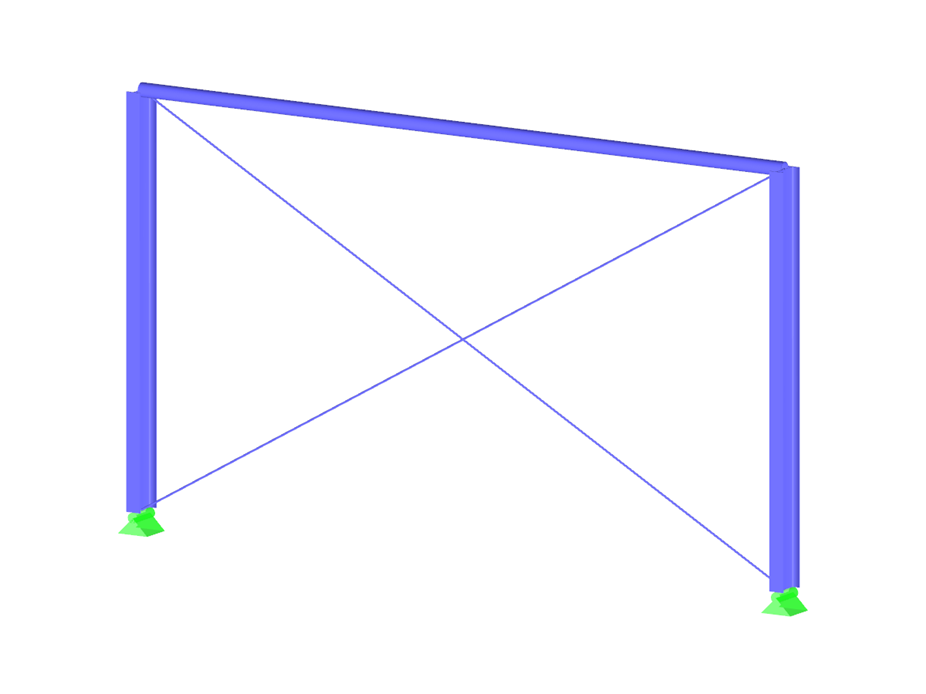

Ce modèle illustre une structure en treillis – un système statique composé uniquement de barres. Il démontre comment les charges mécaniques peuvent être transférées via des nœuds et des barres. L'image liée montre une représentation schématique de la géométrie typique avec des points de connexion et des subdivisions de barres clairement définis. La modélisation précise permet une analyse détaillée des propriétés structurales d'une charpente. Le système est idéal pour l'analyse et l'évaluation des mécanismes de connexion et de transfert de charges.
Analyse de structure de barres
| Nombre de nœuds | 4 |
| Nombre de lignes | 5 |
| Nombre de barres | 5 |
| Nombre de cas de charge | 1 |
| Poids total | 0,472 t |
| Dimensions (métrique) | 0,640 x 7,640 x 4,320 m |
| Dimensions (impériales) | 2.1 x 25.07 x 14.17 feet |
| Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
