Manual online do RFEM | 4.4 Superfícies

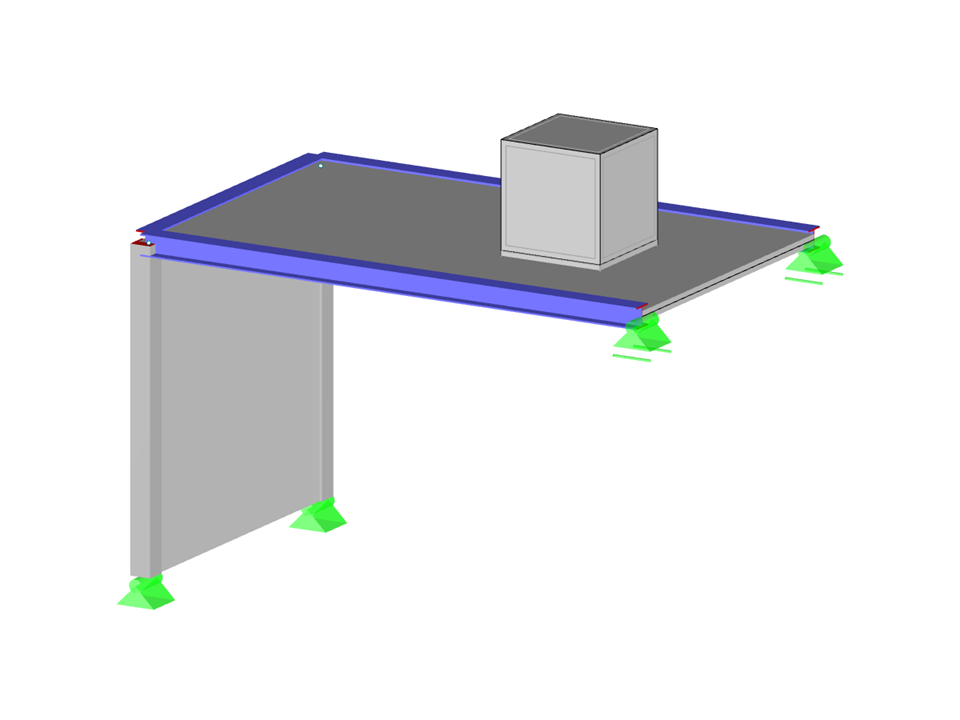

estrutura combinada
| Número de nós | 20 |
| Número de linhas | 30 |
| Número de barras | 7 |
| Número de superfícies | 14 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Peso total | 11,272 t |
| Dimensões | 5,375 x 3,375 x 4,287 m |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
