RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurden die Möglichkeiten gezeigt, um einzelne Elemente oder gesamte Kapitel im Ausdruckprotokoll zu verschieben.

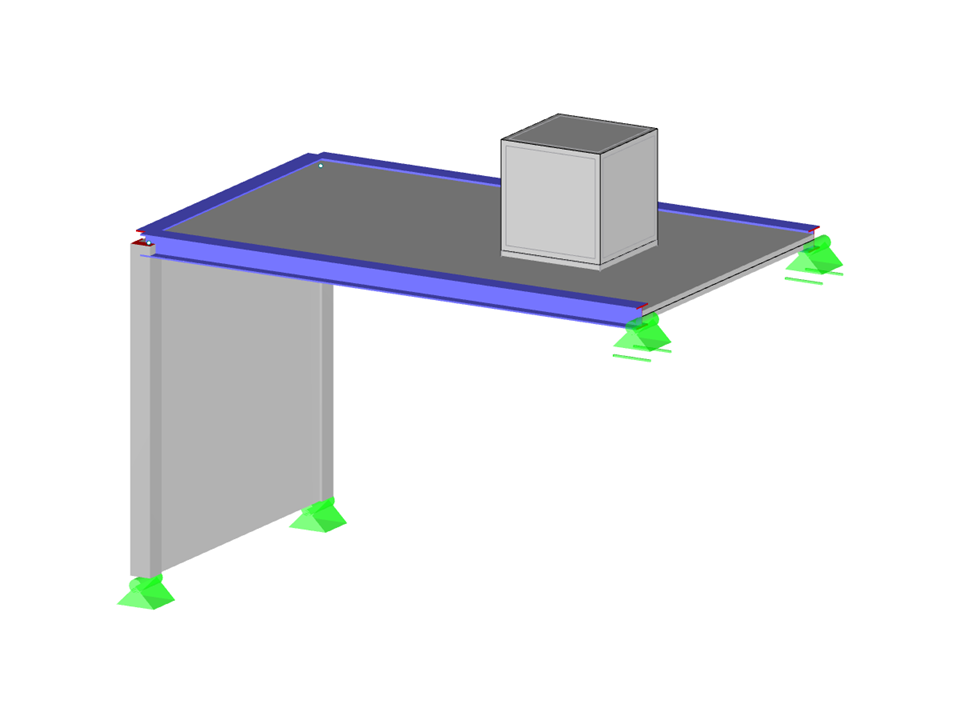

Mischstruktur
| Anzahl Knoten | 20 |
| Anzahl Linien | 30 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 14 |
| Anzahl Volumenkörper | 2 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 11.272 t |
| Abmessungen | 5.375 x 3.375 x 4.287 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
