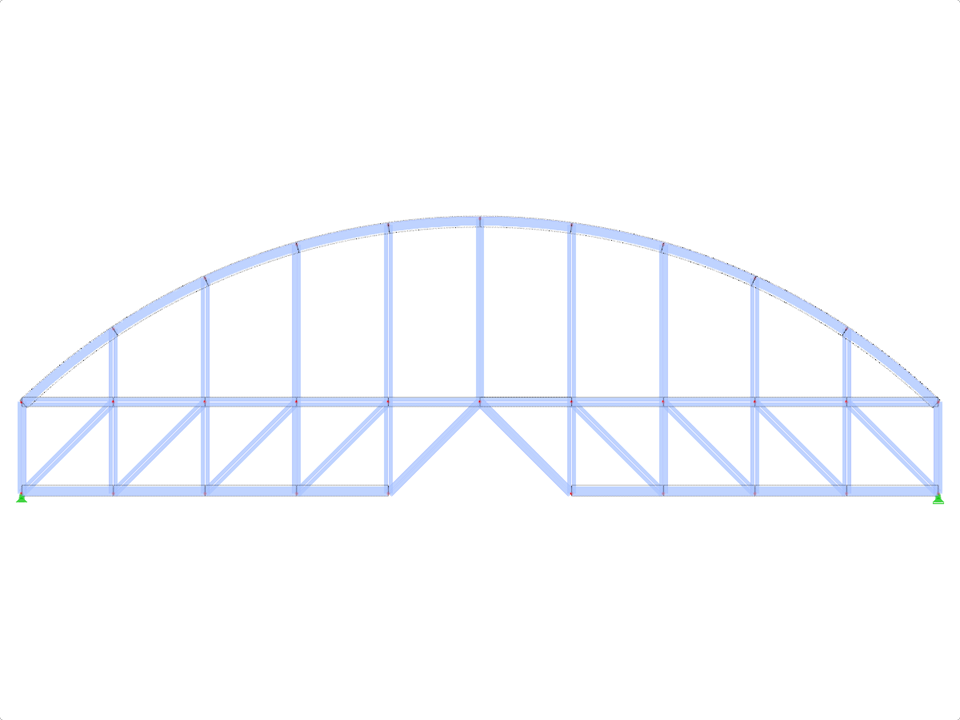

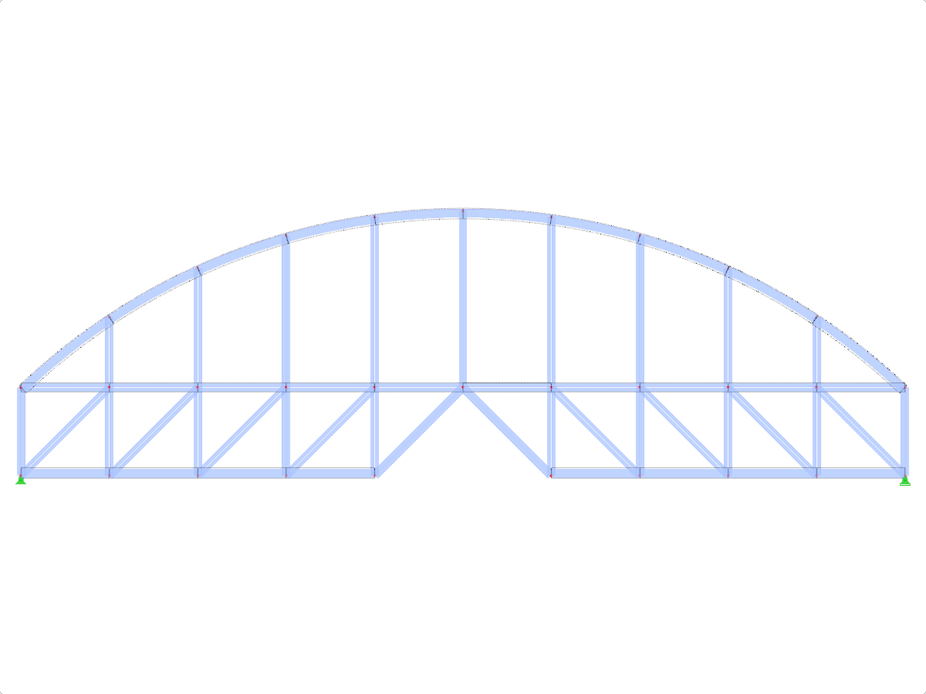

ID de modelo 1920 | FTZ160c-crv | Circular - banzo inferior arqueado

Circular - corda inferior arqueadaIntroduza através de comprimento total (L), primeiro e último vão (L₁ ), vãos centrais (L₂ ) e alturas (H₁ e H₂ ).

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

FTZ160c-crv | Circular – Banzo inferior arqueado

Versão do ficheiro

Parâmetros de bloco editáveis dinamicamente
Número de nós	30
Número de linhas	57
Número de barras	57
Número de superfícies	0
Número de sólidos	0
Número de casos de carga	1
Número de combinações de cargas	0
Número de combinações de resultados	0
Peso total	3,231 t
Dimensões	20,000 x 6,000 x 0,000 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
