187x

001920

29. April 2021

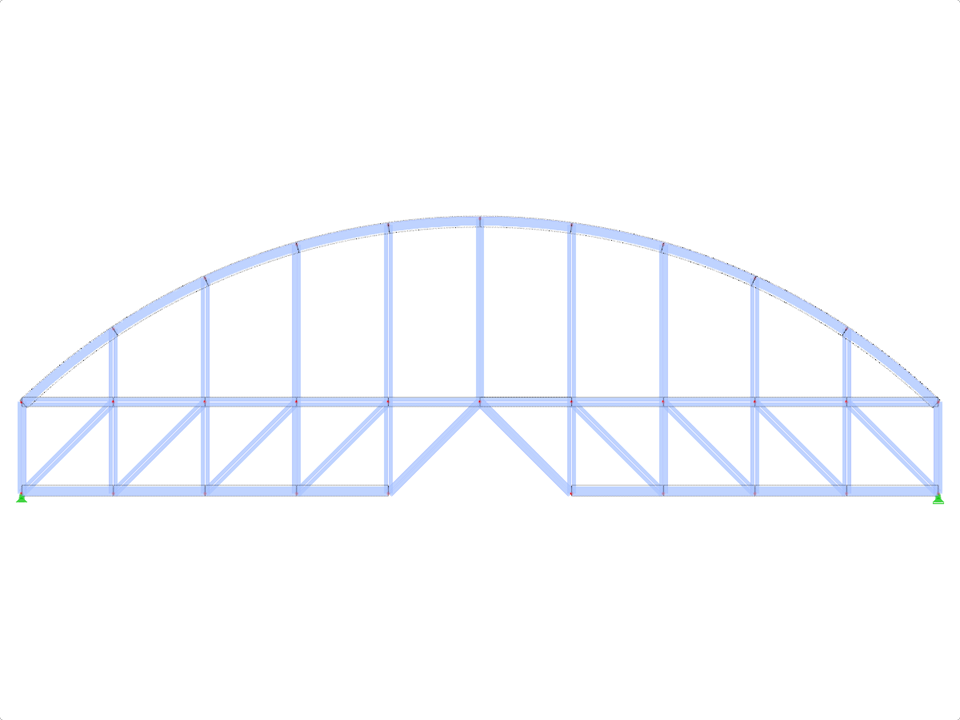

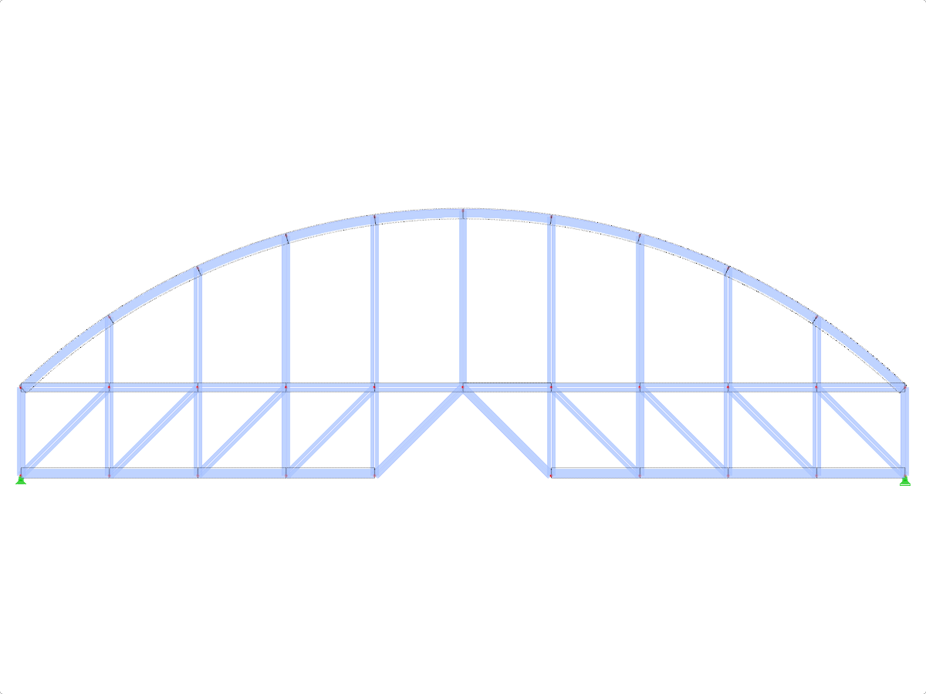

Modell ID 1920 | FTZ160c-crv | Kreisförmig - gewölbter Obergurt

Kreisförmig - gewölbter Obergurt Eingabe über Gesamtlänge (L), erstes und letztes Feld (L₁), mittlere Felder (L₂) und Höhen (H₁ und H₂).

(0)

0 von 5 Sternen

5 Sterne		0
4 Sterne		0
3 Sterne		0
2 Sterne		0
1 Stern		0

FTZ160c-crv | Kreisförmig - gewölbter Untergurt

Dateiversion

Blockparameter dynamisch editierbar
Anzahl Knoten	30
Anzahl Linien	57
Anzahl Stäbe	57
Anzahl Flächen	0
Anzahl Volumenkörper	0
Anzahl Lastfälle	1
Anzahl Lastkombinationen	0
Anzahl Ergebniskombinationen	0
Gesamtgewicht	3,231 t
Abmessungen	20,000 x 6,000 x 0,000 m

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
