187x

001920

2021-04-29

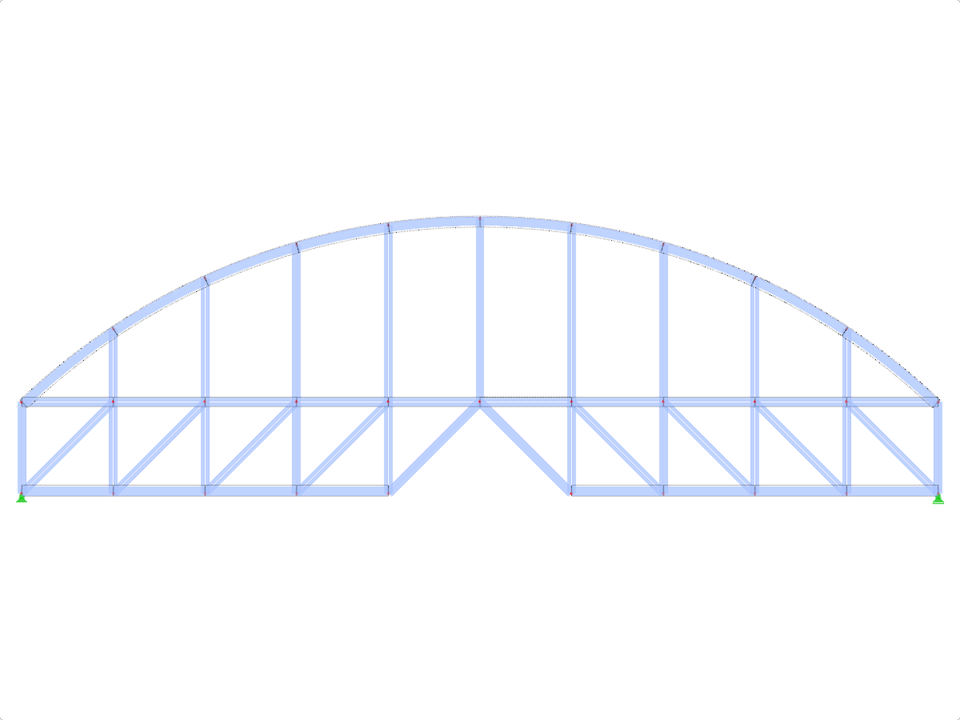

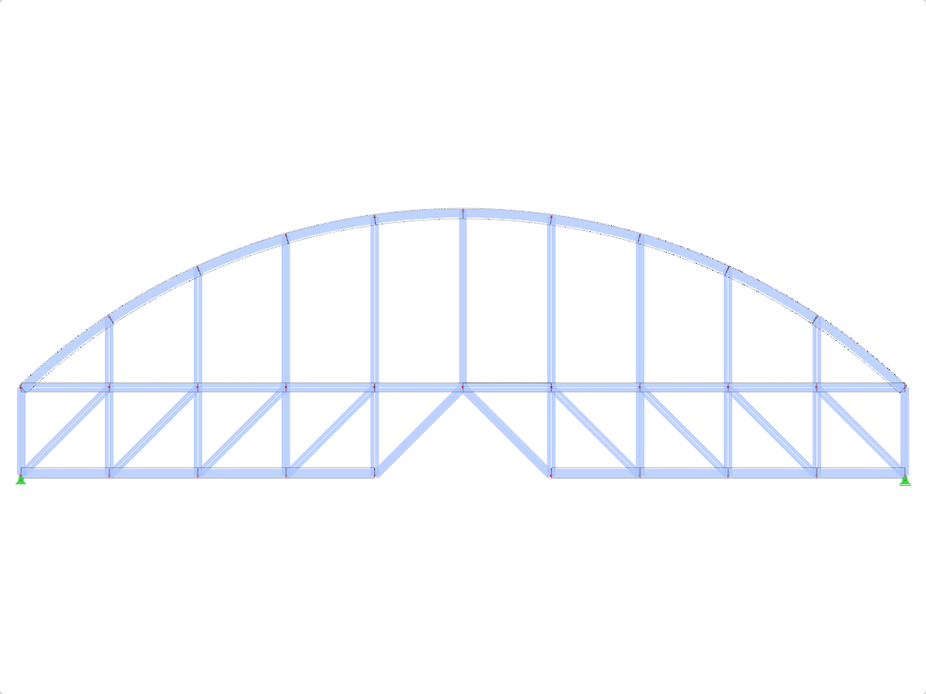

ID modello 1920 | FTZ160c-crv | Circolare - Accordo inferiore arcuato

Circolare - arco inferiore ChordInput tramite lunghezza totale (L), prima e ultima campata (L₁ ), campate centrali (L₂ ) e altezze (H₁ e H₂ ).

(0)

0 su 5 stelle

5 stelle		0
4 stelle		0
3 stelle		0
2 stelle		0
1 stella		0

FTZ160c-crv | Circolare - Corda inferiore ad arco

Versione del file

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi	30
Numero di linee	57
Numero di aste	57
Numero di superfici	0
Numero di solidi	0
Numero di casi di carico	1
Nr. di combinazioni di carico	0
Nr. di combinazioni di risultati	0
Peso totale	3,231 t
Dimensioni	20.000 x 6.000 x 0.000 m

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
