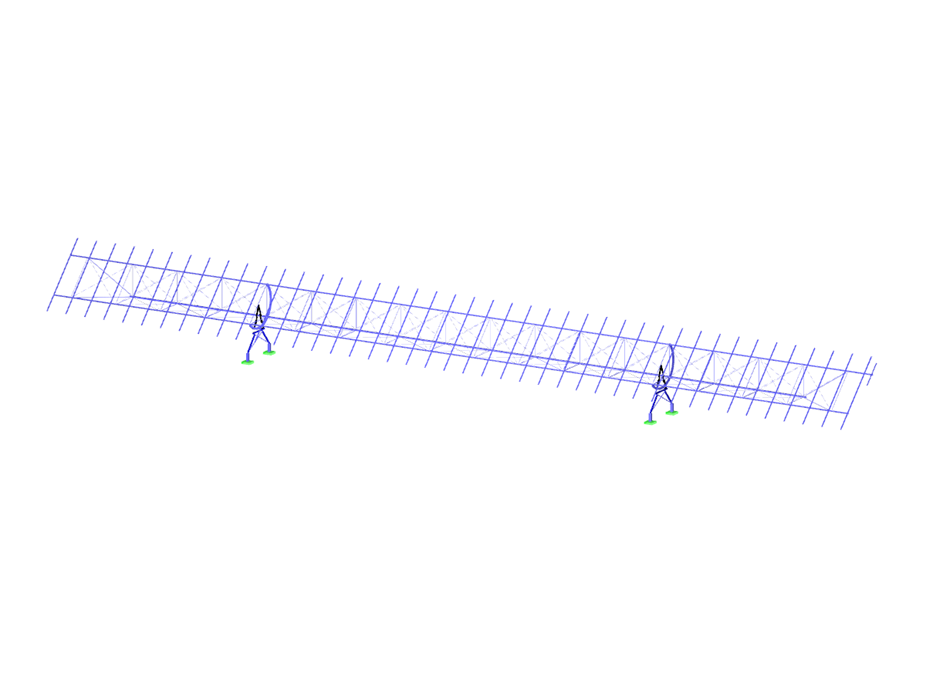

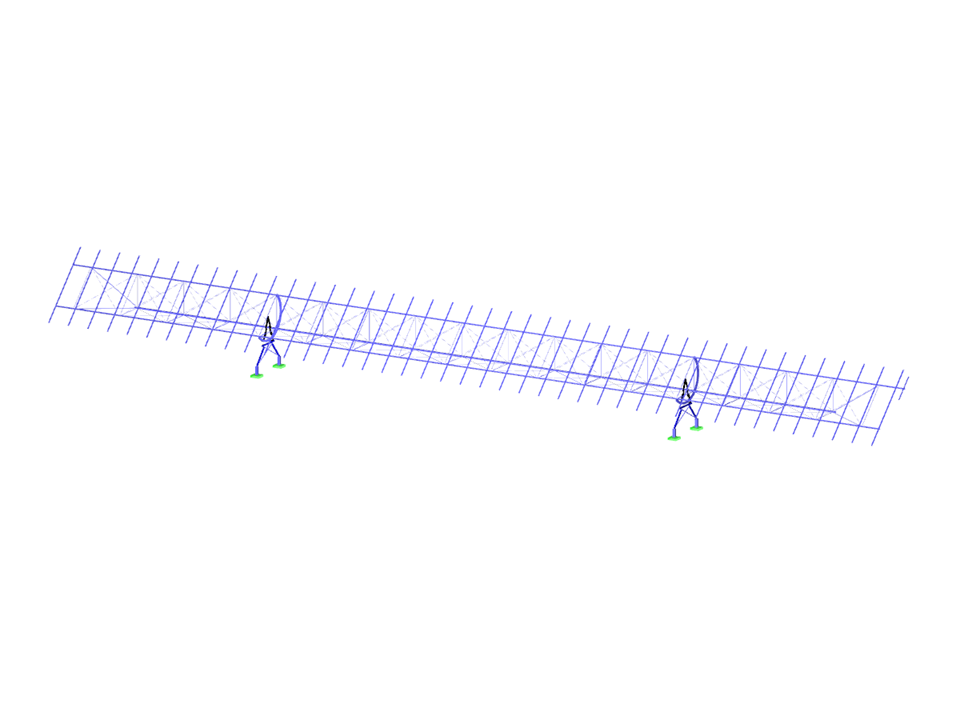

Modelação de um sistema inovador de rastreamento solar de eixo rotativo único
| Número de nós | 948 |
| Número de linhas | 964 |
| Número de barras | 964 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 4 |
| Peso total | 1,187 t |
| Dimensões | 43,048 x 2,869 x 4,095 m |
| Versão do programa | 5.26.02 |
Seminário web
Generalidades
Base de dados de conhecimento
- Ler e escrever dados estruturais, dados de casos de carga, combinações de cargas e de resultados, bem como resultados de cálculos.
- Controlo externo do cálculo
- Possibilidade de abrir, criar ou editar modelos
- Acesso a todos os resultados, tais como deformações, esforços internos e forças de apoio
- Possibilidade de intercetar erros com mensagens de erros
- Acesso aos elementos de controlo, assim como aos resultados dos seguintes programas ou módulos adicionais:
- RF-/STEEL
- RF-STEEL EC3
- RF-/Aluminum
- RF-/CONCRETE
- RF-STABILITY
- Mais sobre o RX-TIMBER Glued-Laminated Beam
- RF-TIMBER Pro
- RF-/DYNAM Pro
- SUPER-RC
- Gerador de estruturas para geometrias típicas com cargas e combinações
- Importação e exportação de dados de programas do Office como MS Excel ou MS Access
- Conexão com vários programas que suportam COM, por exemplo, B. Sistemas CAD
- Módulos de pré- e pós-processamento personalizados
- Processamento e saída de dados em formatos personalizados de clientes
.png?mw=512&hash=a6554b61e9e1fd9d04988e8232c47f235a60663b)
Através do RF-COM/RS-COM, é possível criar novas estruturas no RFEM/RSTAB e guardar dados específicos. O mesmo é válido para casos de carga, combinações e resultados de cargas.
O RF-COM/RS-COM contém um conjunto de comandos para linguagens de programação comuns, tais como Visual Basic, Visual Basic for Applications (VBA), Visual C++ (também .NET). Este conjunto de comandos inclui objetos e métodos que permitem o acesso a dados do RFEM/RSTAB.
Para poder utilizar o RF-COM/RS-COM, são necessários um editor, um compilador e conhecimentos básicos de programação. A biblioteca de objetos fornecida pode facilmente ser integrada no editor, podendo, por isso, ser utilizada. Por exemplo, se tiver o Microsoft Excel, não precisa de mais nada, pois o editor VBA está incluído neste software.
Para executar o RF-COM/RS-COM, são também necessárias licenças válidas para o RF-COM/RS-COM, assim como para o RFEM/RSTAB e os respetivos módulos (STEEL, SUPER-LC), cujos dados devem ser utilizados.
Os valores extremos máximos e mínimos (envolvente) são representados em tabelas e graficamente. Podem ser integrados no relatório de impressão global do RSTAB.
Em muitos módulos adicionais do RSTAB, também é possível dimensionar os esforços internos e as supercombinações.
