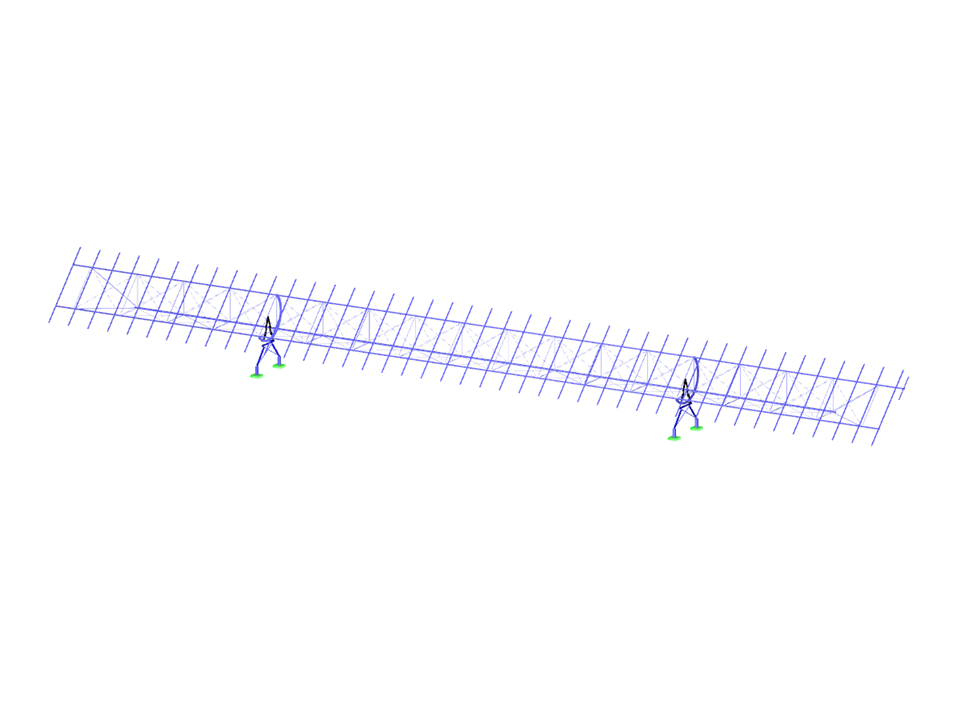

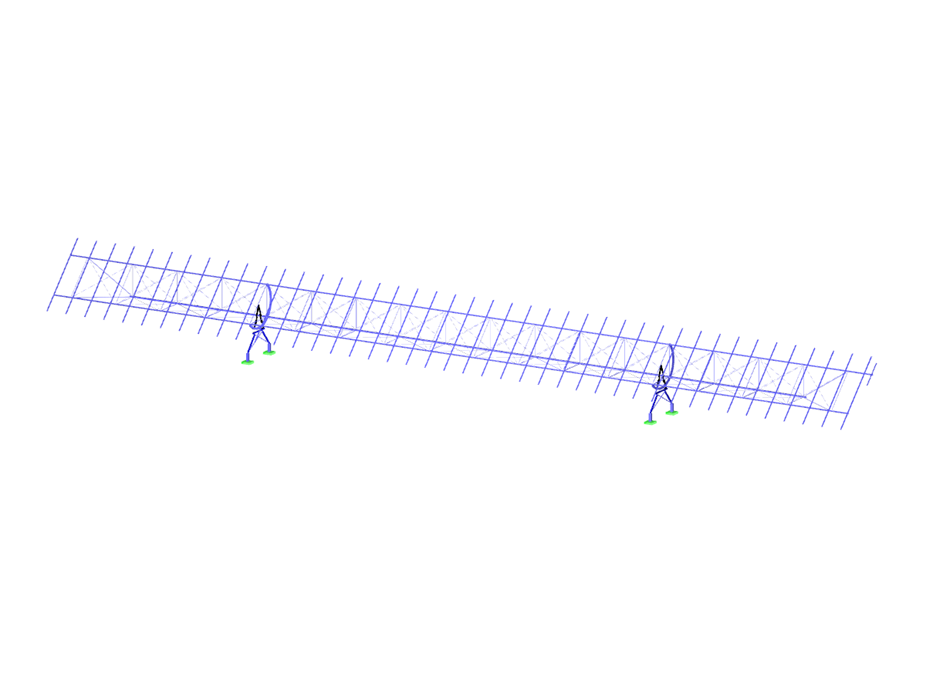

Model inovativního jednoosého solárního sledovacího systému
| Počet uzlů | 948 |
| Počet linií | 964 |
| Počet prutů | 964 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 1,187 t |
| Rozměry | 43,048 x 2,869 x 4,095 m |
| Verze programu | 5.26.02 |
Obecné
Funkce programu
.png?mw=350&hash=2abcb1994b202c36944f8836510c98d2e7f3b847)
.png?mw=350&hash=a0b43c6026a12e0f36a9102793f72ba310d036d6)
Maximální a minimální extrémní hodnoty (obálka) se zobrazí v tabulkách výsledků a grafikách. Výsledky lze zahrnout do globálního tiskového protokolu programu RSTAB.
Kromě toho je možné posuzovat vnitřní síly ze superkombinací v mnoha přídavných modulech programu RSTAB.
Pro superpozici se zvolí jedna z integrovaných norem. Dílčí součinitele spolehlivosti jsou již přednastaveny. Také je možné vytvořit novou normu s uživatelsky definovanými součiniteli spolehlivosti a tuto normu uložit.
Kombinační kritérium určuje, které zatěžovací stavy, kombinace zatížení nebo kombinace výsledků se mají u kterého modelu zohlednit. Účinky lze škálovat pomocí faktorů a klasifikovat jako 'stálé' nebo 'potenciálně'. Alternativně jsou možná také superpozice 'nebo'. Grafické znázornění usnadňuje přiřazení příslušných modelů.
Při stanovení extrémních hodnot převezme SUPER-RC výsledky konstrukcí a složí je podle kombinačního kritéria. Výsledky se porovnají pomocí čísel prutů a uzlů.
V závislosti na průběhu výstavby se vytvoří základní model a uloží se pod různými názvy. Tyto statické modely se pak použijí pro superkombinaci. Superpozici lze provést stejným způsobem jako u kombinace výsledků v programu RSTAB.
Modelováním různých konstrukčních nebo provozních podmínek lze znázornit různé geometrické okrajové podmínky: V modelu je například možné přidat nebo odstranit podpory, pruty či pružná podloží.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Správa RSTAB modelů podle postupu stavebních prací
- Definice geometrických okrajových podmínek pro jednotlivé stavební a provozní podmínky
- Přístup k zatěžovacím stavům, kombinacím zatížení a kombinacím výsledků všech konstrukcí
- Superpozice různých modelů ve formě obálky všech extrémních hodnot
- Kombinační možnosti podle následujících norem:
-
Eurokód -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
podle DIN 1055-100:2001-03
-
ÖNORM - Použitelnost (neškálována)
-
- Výsledky v tabulkách a grafikách
