Sistema inovador de rastreamento solar de eixo rotativo único, França
Projeto de cliente da Dlubal
A Nexans Solar Technologies é uma filial interna da Nexans, criada em 2018 como parte do plano de transição para as energias renováveis, que tem como objetivo fornecer soluções, produtos e serviços para produtores de energia e investidores. O rastreador solar KEYLIOS® é a primeira solução totalmente desenvolvida pela Nexans Solar Technologies, desde o projeto até à produção. Entretanto, já foi assinado um contrato de uma grande encomenda com uma das empresas líderes no desenvolvimento de projetos fotovoltaicos e que também se destaca como fornecedor de energia, assegurando a futura instalação de mais de 800 destes rastreadores solares em quatro parques solares localizadas no sudoeste da França.
| Conceção e produção: | Nexans Solar Technologies |

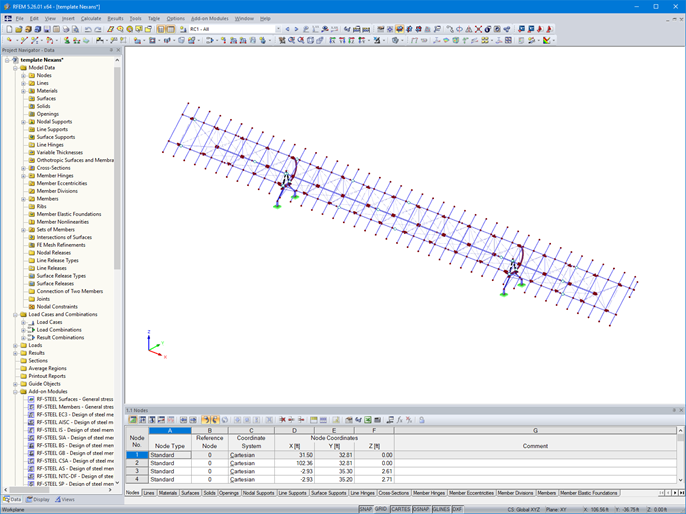

Parâmetros do modelo do rastreador solar de eixo rotativo único, França
Modelo
Entre outras coisas, os objetivos da Nexans Solar Technologies consistem em apostar na energia solar em áreas ou terrenos de difícil acesso devido a grandes declives, onde a construção assumiria custos avultados ou até mesmo proibitivos. Antigos aterros, terrenos industriais abandonados, antigas pedreiras, mas também terrenos montanhosos ou instáveis são bons exemplos. O rastreador solar da KEYLIOS® revoluciona a rentabilidade de instalações solares estabelecidas em áreas que até agora não eram consideradas adequadas para rastreadores devido ao elevado custo de instalação.
Conceção e funcionamento
Um rastreador solar otimiza a orientação dos painéis solares graças ao seu sistema de rotação inteligente, o que resulta numa produção energética superior comparativamente às estruturas solares fixas.

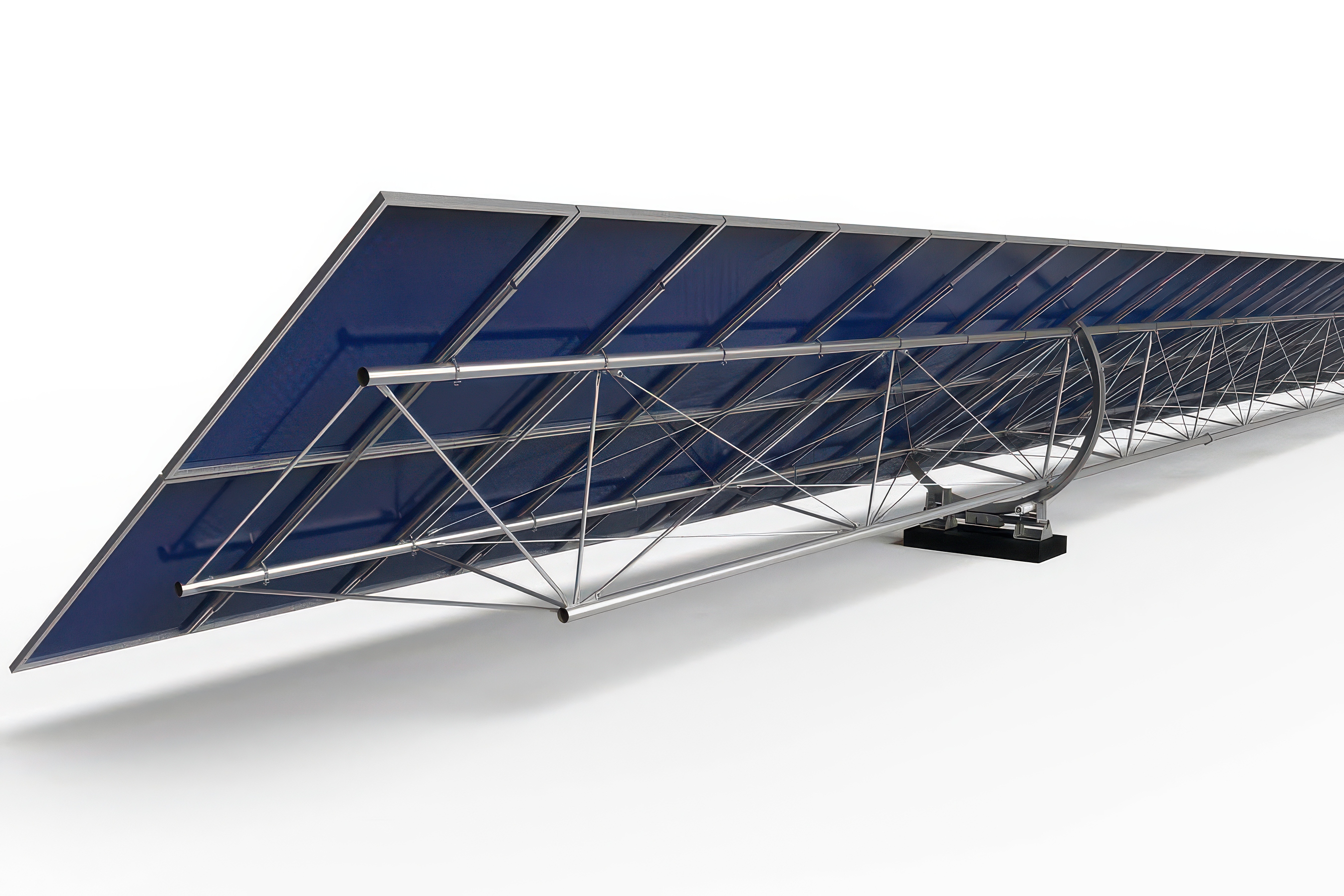

Esta estrutura de treliça leve concebida pela Nexans Solar Technologies permite a instalação em áreas consideradas inadequadas para rastreadores tradicionais (terrenos acidentados, solos poluídos ou instáveis etc.). A implantação em áreas isoladas ou de difícil acesso é possível não só graças ao design modular pré-montado, mas também ao sistema de fundações que requer apenas quatro zonas de apoio, ou seja, duas fundações para toda a estrutura que podem ser de qualquer tipo. tais como estacas ou blocos de betão.
Além disso, a solidez da estrutura permite a operação nas mais variadas condições climatéricas. Também apresenta uma notável resistência a ventos fortes e outros efeitos aerodinâmicos destrutivos.
Software de cálculo
A otimização e o controlo rigoroso dos custos de produção levaram à escolha do software RFEM para efetuar o dimensionamento da estrutura do rastreador KEYLIOS®.

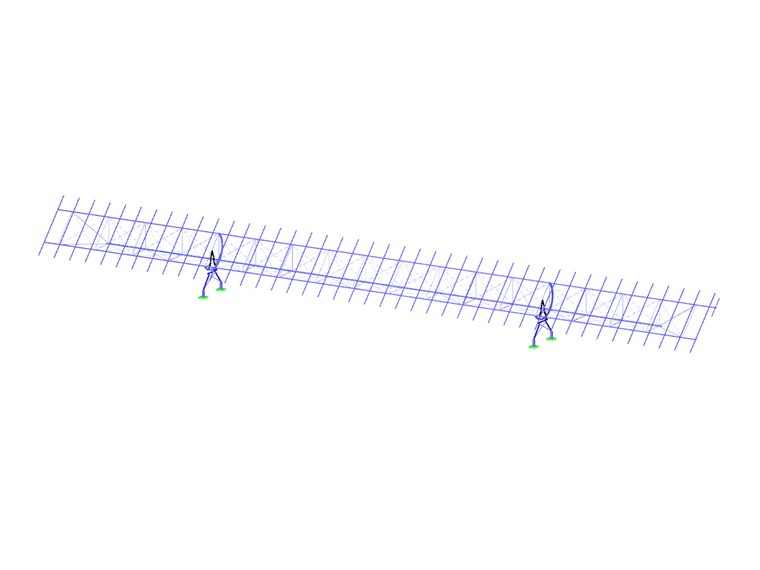

Com o objetivo de ir ao encontro dos requisitos do cliente e de fornecer uma solução de rastreio personalizada, foi configurado um protótipo concebido no RFEM para gerar automaticamente um modelo de cliente final. Surgiu assim um processo de cálculo automatizado realizado de acordo com as expectativas do cliente.

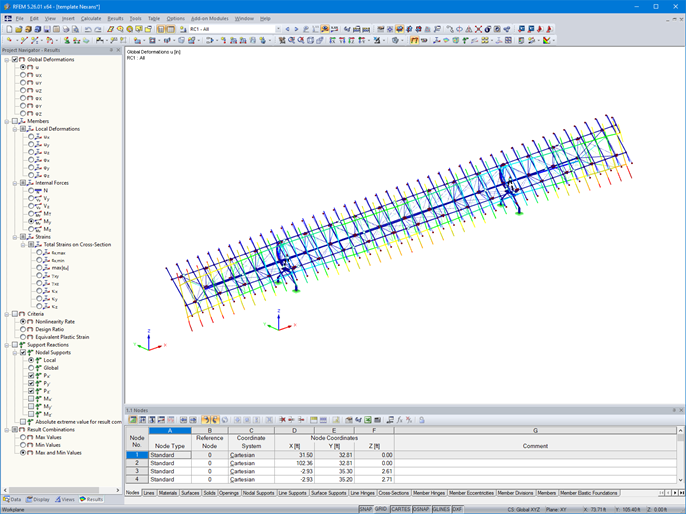

No modelo estrutural básico, o peso próprio foi introduzido manualmente em cada elemento e as combinações envolvendo diferentes cargas de vento permitiram a redução do carregamento, bem como o dimensionamento dos componentes que compõem a estrutura global.
